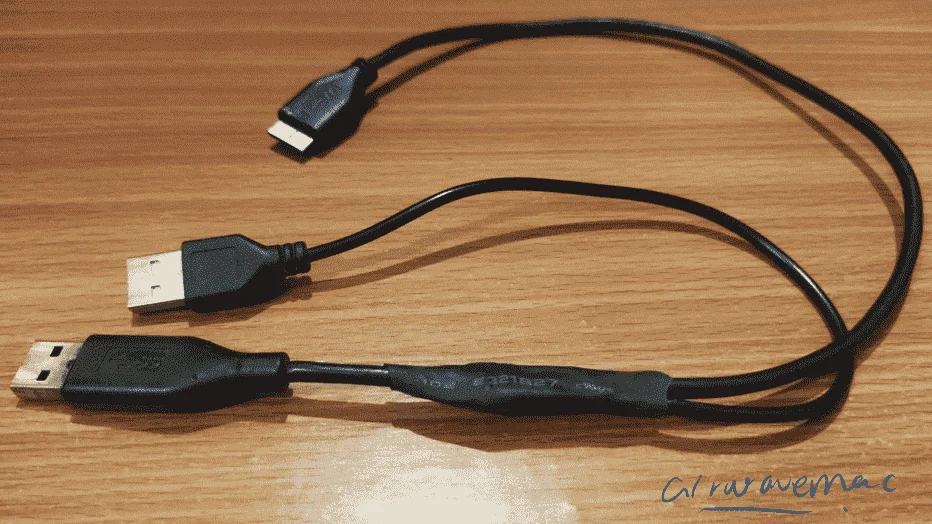

🔒 Closed USB Dual Power Y Cable for External Hard Drive

[airwavemac]

Sa Mga Di na nababasa ang mga External HD ng PC nila dahil Storage Almost full na..
Baka ito na Solusyon na hinahanap nyo.​

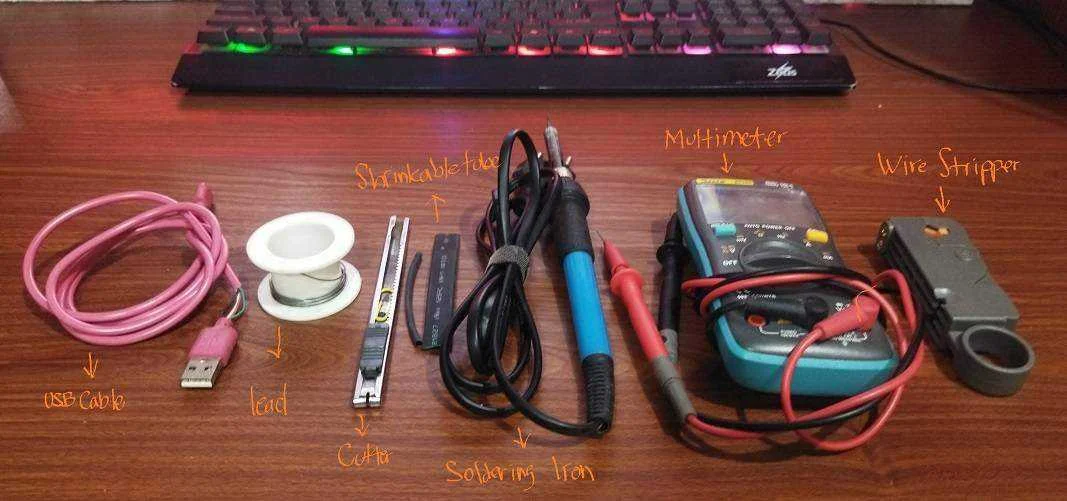

Tools Needed:
Soldering Iron and lead (of course lol)
Shrinkable Tube (If meron) if wala pwede na Electrical Tape
Extra USB Cable
Multimeter
Cutter
Wire Stri.p.per (Optional)

kung bibili kayo nyan mura lang naman...
but kung mahilig kayong mag DIY at meron naman kayong tools at marami kayong Extra USB Cord.
yan pwedeng pwede nyo na gawin yan..

Matagal ko na nagawa yan cguro 2yrs na..
dahil nung malapit na mapuno yung laman ng EXT. HD ko
napansin ko bumagal na magloading ang External HD ko
at minsan ayaw na basahin ng PC, umiilaw lang yung Led Light nya.

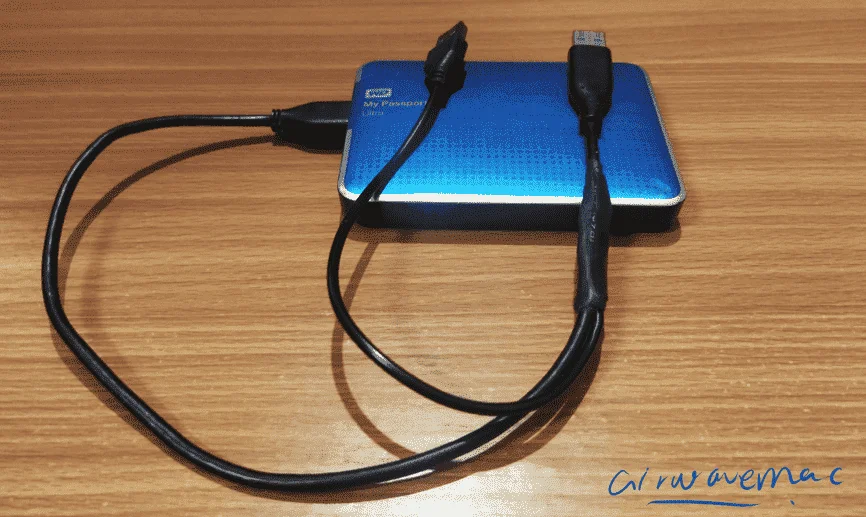

kaya ito yung naisip ko, ang dagdagan ng power source..
since then ayos na,
Mabilis na basahin ng PC ko yung External HD ko.

eto po yung USB wiring diagram

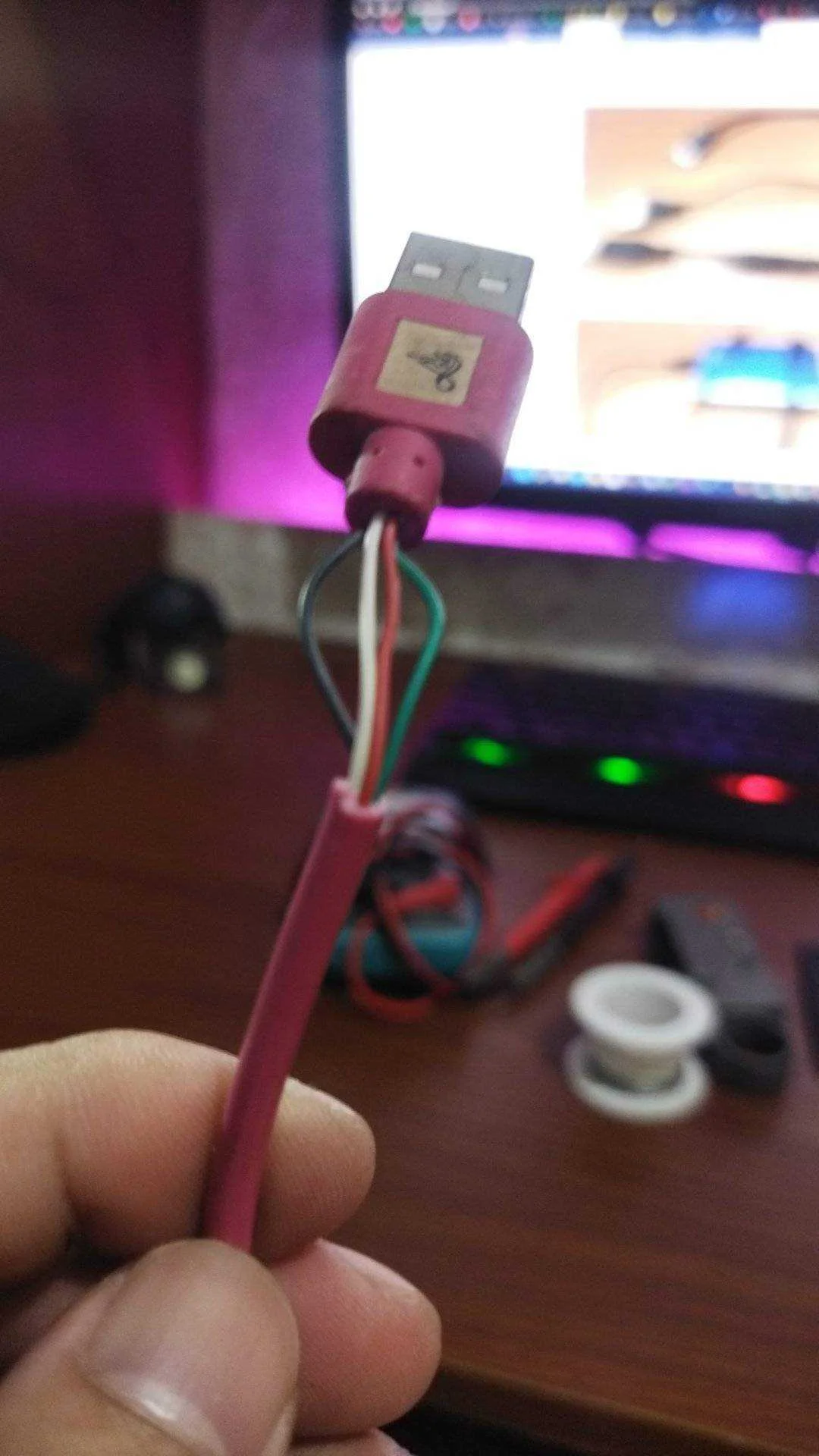

ang gagalawin nyo lang ay yung Red at Black Wire dahil yan yung +5v at Ground.
Dont wory about sa wiring color coding dahil almost pareho pareho lang po mga USB Cable.
but minsan yung White yung Ground tapos may makikita kayong Blue Wire na para sa Data.
Gamit nalang kayo Multimeter para sure.

​



[Bee-do]

nice tut po keep sharing lods.



[airwavemac]

nice tut po keep sharing lods.

Salamat lods



[JustRon]

meron ka palang ganito bossing? Salamat sa pag share



[nolramski]

Salamat papsikul
