🔒 Closed 18650 BATTERY BMS

[parataban95]

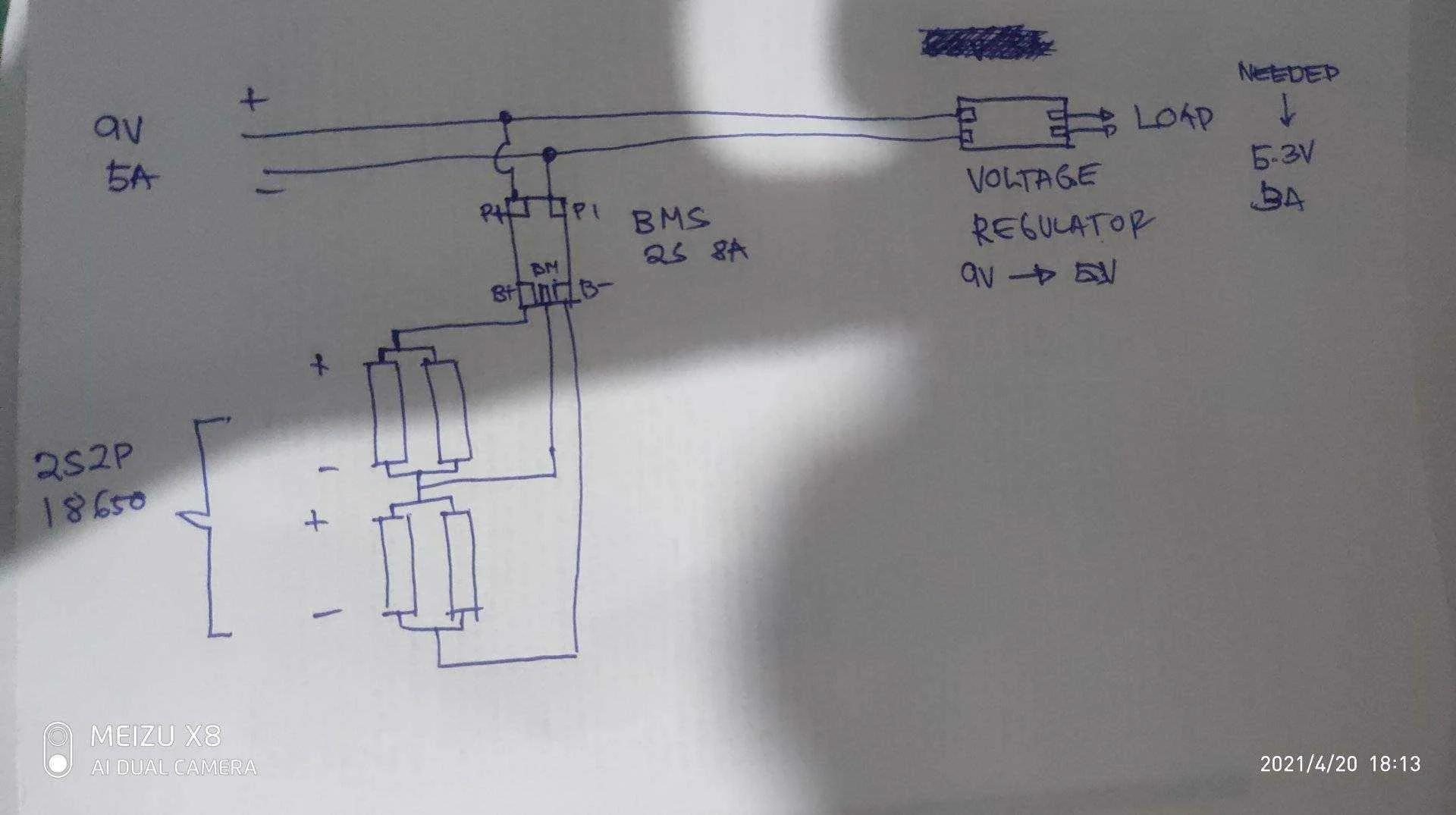

Mga lodi pwede ba ko humingi tulong if tama connection ko dito... Pag tinanggal ko si 9v 5A supply dapat automatic mag susupply si 2s2p battery pack...

Pasensya na hindi ko talaga kabisado si BMS... Pag pasensyahan nyo na rin drawing ko ahhh...

Salamat sa sas

agot



[Tomsline screamer]

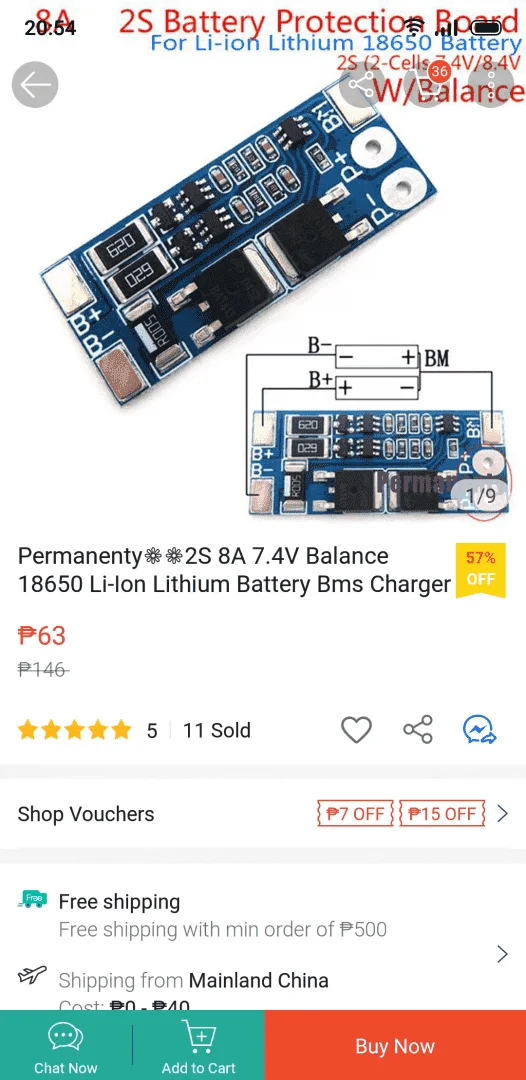

Kung 8A ang BMS mo good to go lods.. saan mo pala gagamitin bakit 5.3v ang need mo.. Kung gagamit ka 7805 reg ic baka 4.8v to 5.1v lang.. pero pwede naman yan..



[parataban95]

For raspberry pi yang load ba yan lods. Di kaya yan ng lods ng 7805 kasi 5v 1a lang kaya ibigay nun... Bitin ang current for raspberry pi.



[parataban95]



[Tomsline screamer]

For raspberry pi yang load ba yan lods. Di kaya yan ng lods ng 7805 kasi 5v 1a lang kaya ibigay nun... Bitin ang current for raspberry pi.

Yes tama lods hindi pwede 7805 mga 3A nga dapat.. 2A ba ang raspberry?



[parataban95]

3A sir.. plus may 7inch lcd display pa ko kaya mga 5A dapat ang out put ko



[Putotoy03]

Mag lifepo4 ka nlang tapos daily bms yan gamit ko



[parataban95]

negative sa lifepo4 lods.. bulky na



[Tomsline screamer]

Nice paps.. may nabibili namang board dc to dc di ba..?



[parataban95]

[XX='Tomsline screamer, c: 1110312, m: 1817442'][/XX] meron kasu bitin lods ang current.. tas nag uunder voltage pa minsan lumalabas yung lightning sighn sa raspberry



[k1ckfl1p_92]

buck converter na adjustable yung output voltage pati current.. na assemble mo na ba sir?



[parataban95]

[XX='k1ckfl1p_92, c: 1137621, m: 95671'][/XX] may buckconverter na ko lods adjustable voltage max current 5a... battery and bms na kulang pra matapos ko to



[beanchoy]

dapat 3s3p paps



[parataban95]

bakit lods??



[Bagsik2015]

[XX='k1ckfl1p_92, c: 1137621, m: 95671'][/XX] may buckconverter na ko lods adjustable voltage max current 5a... battery and bms na kulang pra matapos ko to

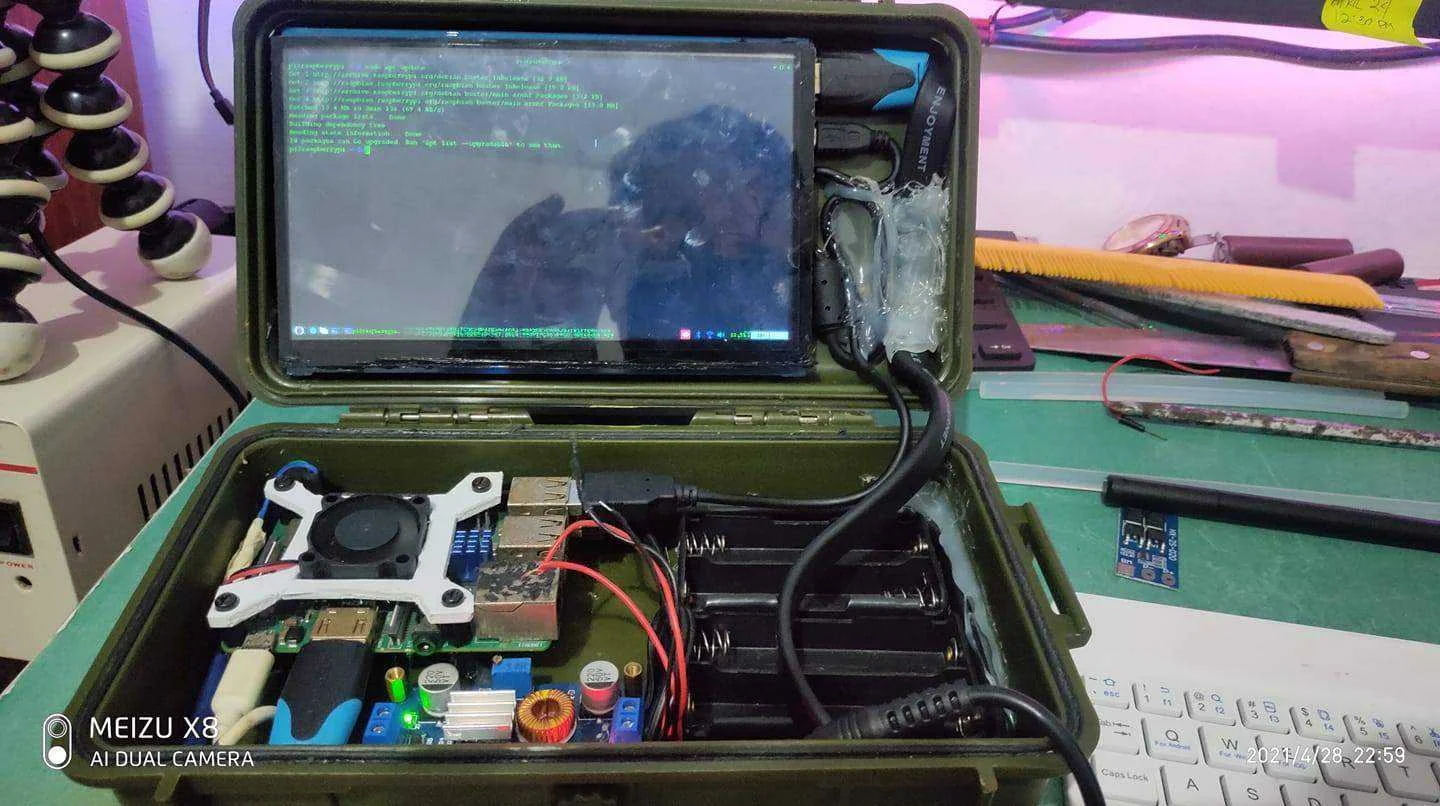

paps ano yung module na nasa pagitan ng hdmi at battery pack? pwde pa share ng diagram mo



[Bagsik2015]

idol pa share ng diagram mo gagawa lng din ako nyan, pano po naging setup mo sa 4pcs na battery pack papuntang buck converter pa láρág ng pic
