🔒 Closed Flare s4 battery mod 4400mah

[Powered by Pancit Canton]

Mga kaphc pwede patulong pano gumawa nito
Yong dalawang battery pagsasamahin para lumaki capacity
Hindi ko alam pano hinangin hindi kasi ako electrician
Salamat sa tutulong
Ito video ng battery na na modified na for flare s3 phone ko flare s4
Ito site ng bentahan ng mga battery na malaki capacity
You do not have permission to view the full content of this post. Log in or register now.



[edz0n012086]

yan brader, pakiintindi na lang



[edz0n012086]

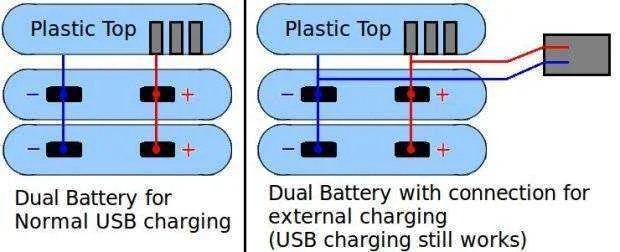

parallel circuit,1 battery board, 1 stock battery, 1 or 2 tablet battery (whichever you prefer para sa capacity) at soldering



[Powered by Pancit Canton]

parallel circuit,1 battery board, 1 stock battery, 1 or 2 tablet battery (whichever you prefer para sa capacity) at soldering

Salamat ng marami pre



[Mr_Beanz]

Ingat po kayo Ts.



[edz0n012086]

ingat sa polarity.... sayang ang battery pack.... gamit ka tester



[PHC-GSM]

tawag jan samin convert ginagaw din namin yan

hanap ka ng kasize ng batt mo at mas mataas ang mah dapat same voltage.
kukunin yung original na head ng batt mo at aalisin yung head na mas mataas mah
ilalagay yung orig sa nahanap mo na batt.
use tester para makuha mo negative positive line.



[PHC-GSM]

pag wala kami mahanap na batt para sa unit convert ang kinalalabasan



[Powered by Pancit Canton]

pag wala kami mahanap na batt para sa unit convert ang kinalalabasan

Boss kahit hindi na kasukat ang batt kahit medyo malaki ayos lang sa cover nalang magkakatalo nais paano ito tatlo teminal kaya lang yong pang tablet na batt dalawang terminal nais ko e combind sa original battery para maging 5000mah lahat



[Powered by Pancit Canton]

Ito mga battery na nais ko e combined isang tatlo terminal orginal battery at yong battery ng tablet dalawa terminal

Bahala na sa cover ng likod mag design nalang ako para di masagwa tingnan



[Powered by Pancit Canton]

Langya ayaw magload ng pic hina ng net



[PHC-GSM]

Ito mga battery na nais ko e combined isang tatlo terminal orginal battery at yong battery ng tablet dalawa terminal

Bahala na sa cover ng likod mag design nalang ako para di masagwa tingnan

alisin mo lang yung ulo swap mo ikabit mo sa tamang polarity.

tatlo?ganito yan


positive - bsi - negative

bsi yan yung nag iindicate ng charge kung ilan

pag sira bsi wala kamakikitang percent ng batter
minsan 0% pero yung totoo 100%



[Powered by Pancit Canton]

parallel circuit,1 battery board, 1 stock battery, 1 or 2 tablet battery (whichever you prefer para sa capacity) at soldering

Hahaha ngayon ko lang na gets langya

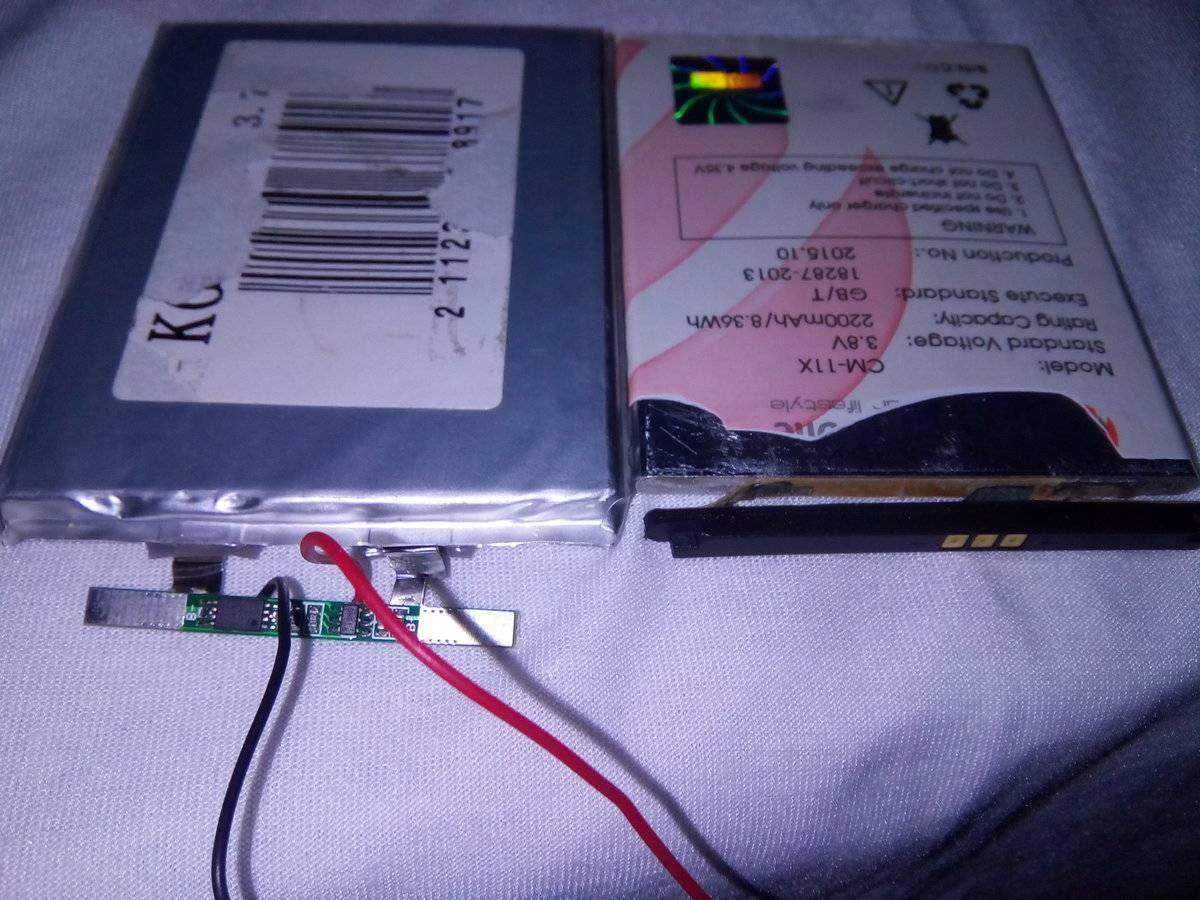

Yong battery board ng original battery lang ang gagamitin tapos yong battery ng tablet babaklasin ko na board nun at ang maiiwan negative positive at siyang ihihinang ko sa negative positive ng original battery board so need ko din i angat ng kaunti ang battery board ng original battery para makita ng paghihinangan okay



[Powered by Pancit Canton]

1 battery board original(original battery)
1 tablet battery (board removed)



[Powered by Pancit Canton]

Ito



[edz0n012086]

ipatong mo na lang sa stock batt mo para di ka na maghanap na kasukat, hinangin mo na lang yung positive sa ilalim ng board ng orig batt at yung posi sa tablet batt mo.... same din sa nega ng stock at tablet batt



[edz0n012086]

balutin mo na lang ng electrical tape or masking tape yung finished product para snug fit....
wag ka na gumamit ng back cover....
slim armor na lang



[PHC-GSM]

Ito

na gets mo din



[Powered by Pancit Canton]

Papakita ko sa inyo ang resulta ng ginawa ko hehe maganda kinalabasan charge muna



[edz0n012086]

bavin charger ipang charge mo para fast charger
