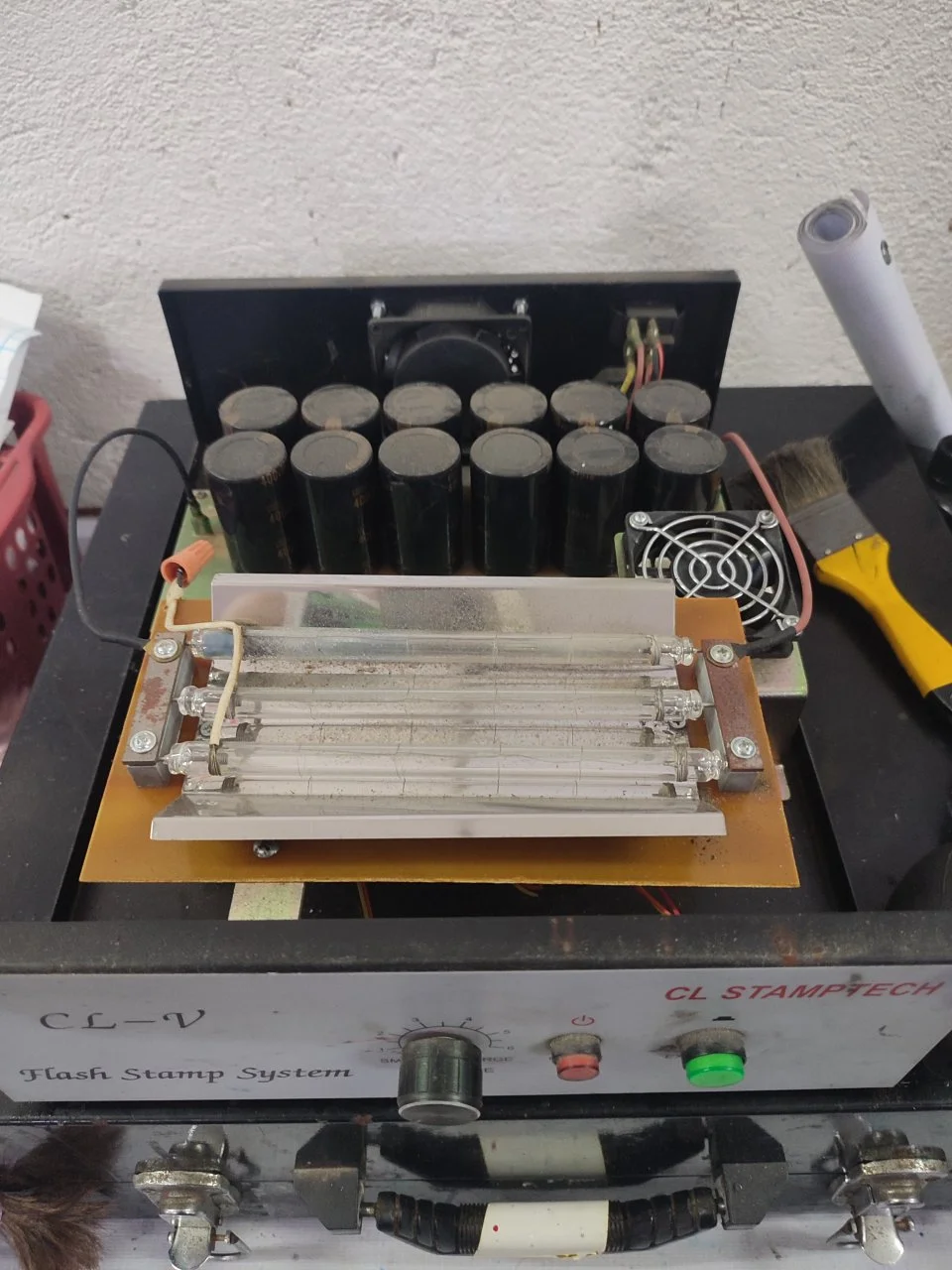

Mga lods pahelp naman po wala lang magrepair samen ..namamatay po ung ilaw na green tiningnan ko po yung wirings ok naman po..Flash stamp system po sya mga lods.



[ChuckY DolL]

check mo yun board..yang brown board



[Pen_J]

May schematic diagram ka ba niyan? Parang may dating naka-konekta sa puting wire, doon sa may wire nut (twist-on connector).

Kung wala kang bacground sa electronics/electricity ay mas maigeng ipagawa mo na lang sa electronic tech, mataas ang voltage ng circuit na iyan, sa dami ng malalaking capacitors niyan ay mataas ang peligro ng electric shock.



[mmj1829]

May schematic diagram ka ba niyan? Parang may dating naka-konekta sa puting wire, doon sa may wire nut (twist-on connector).

Kung wala kang bacground sa electronics/electricity ay mas maigeng ipagawa mo na lang sa electronic tech, mataas ang voltage ng circuit na iyan, sa dami ng malalaking capacitors niyan ay mataas ang peligro ng electric shock.

wala nga po sir gumawa nalibot ko na po dito sa province yung green switch sir para magflash ioon kaya lang namamatay sya aabot pa ng nsa 10 press bago magflash ung mga bulb po



[Pen_J]

Mayroon ka dapat na multi-tester para maka-proceed ka pa sa troubleshooting. So, dapat naka-unplugged yung unit, una mong gagawin ay i-discharge yung mga capacitors gamit ang 1k/5w resistor, gamitan mo ng insulated na pliers para hindi ka ma-shock.
Mag-visual inspection ka sa mga parts niyan kung may hint ng sunog, o kaya ay cold/loose solder sa copper lines at mga wiring, kung may makita ka pwedeng iyon ang cause ng trouble.
Try mo palitan yung green switch, baka napudpud na yung contact point niya kaya hindi nagho-hold yung contact.

Bago mo galawin, picturan mo muna para alam mo kung paano ibalik pagkatapos. bawat step na gagawin mo, may picture para confident kang maibabalik mo ng maayos.



[mmj1829]

Mayroon ka dapat na multi-tester para maka-proceed ka pa sa troubleshooting. So, dapat naka-unplugged yung unit, una mong gagawin ay i-discharge yung mga capacitors gamit ang 1k/5w resistor, gamitan mo ng insulated na pliers para hindi ka ma-shock.
Mag-visual inspection ka sa mga parts niyan kung may hint ng sunog, o kaya ay cold/loose solder sa copper lines at mga wiring, kung may makita ka pwedeng iyon ang cause ng trouble.
Try mo palitan yung green switch, baka napudpud na yung contact point niya kaya hindi nagho-hold yung contact.

Bago mo galawin, picturan mo muna para alam mo kung paano ibalik pagkatapos. bawat step na gagawin mo, may picture para confident kang maibabalik mo ng maayos.

Salamat lods



[Pen_J]

Salamat lods

Walang anuman, TS.



[mmj1829]

Walang anuman, TS.

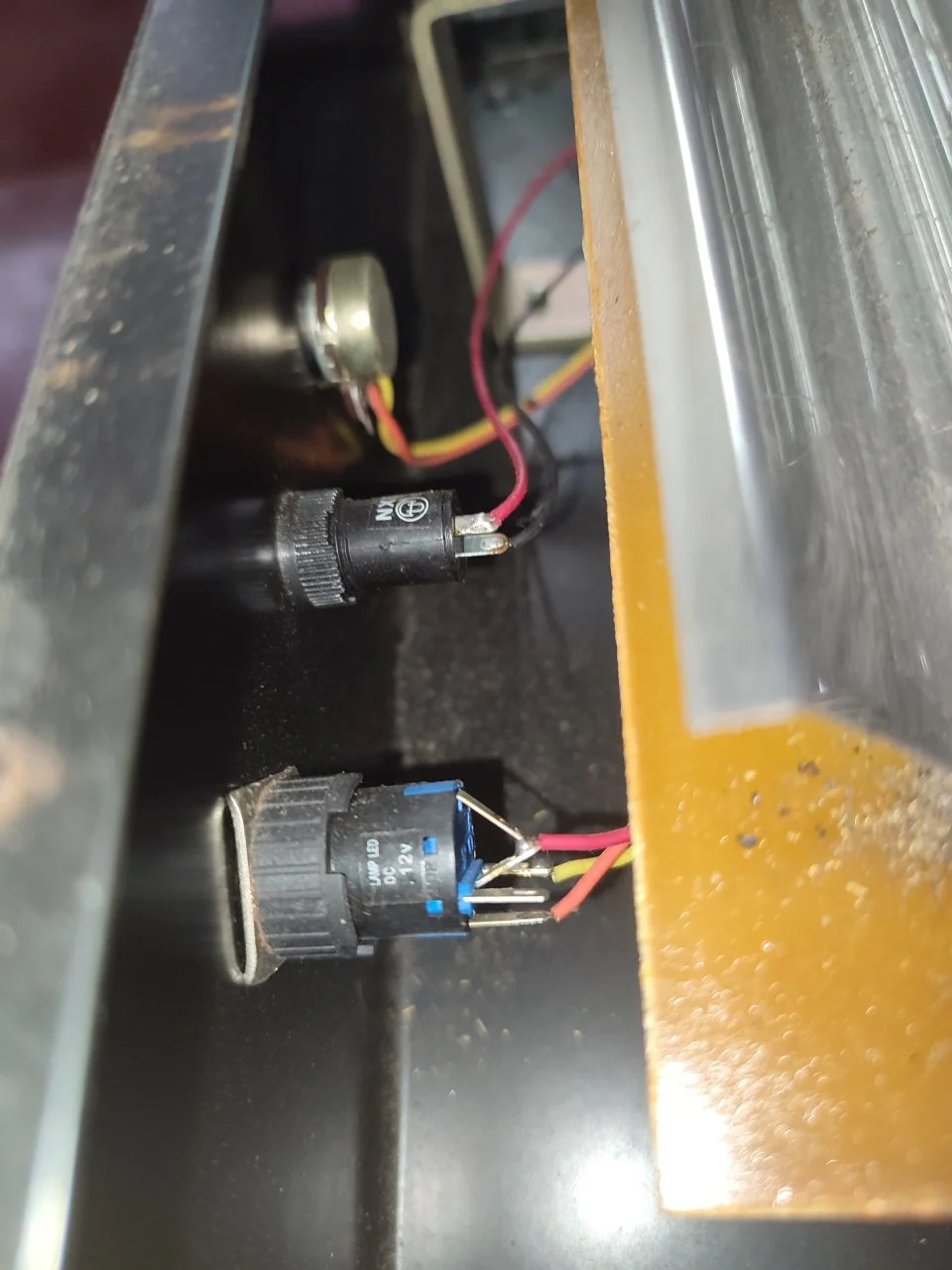

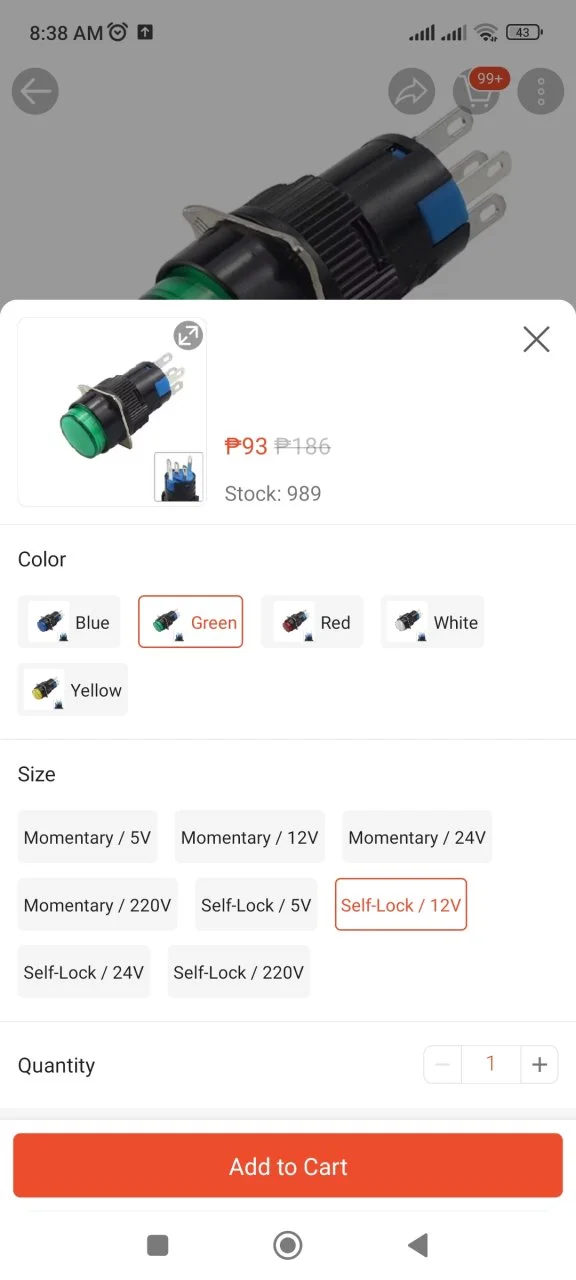

Sir ano po tawag sa switch na to..salamat po alin po kaya jan tama sir



[Pen_J]

May ginagamit ka bang multi-meter? Ensure na naka-unplugged yung unit, testing mo muna continuity nung switch, ilagay mo sa buzzer mode yung tester, idikit mo yung isang probe sa magka-hinang na pins na may red wire at yung isa sa pin na may yellow wire --> observe mo kung gagalaw o hindi yung needle nung tester, tapos habang nakadikit pa rin yung mga probes, pindutin mo yung button nung switch, observe mo uli kung gagalaw yung needle nung tester.
Sa unang resulta ng observation mo - kung hindi gumalaw yung needle nung tester, ibig sabihin ay naka-off yung switch.
Sa pangalawang observation mo - pag-pindut mo nung switch ay dapat na gumalaw yung needle nung tester at mag stay siya sa ganoong posisyon kahit na tagtagin mo pa yung switch, kung bumalik yung needle sa dating posisyon ibig sabihin sira na yung switch, hindi niya mamaintain yung contact - kailangan na talaga siyang palitan.
kung maayos naman yung switch, i-trace mo yung pinanggalingan nung red, orange at yellow wires, paki -kunan ng malinaw na full size pictures yung magkabilang sides nung board.



[mmj1829]

May ginagamit ka bang multi-meter? Ensure na naka-unplugged yung unit, testing mo muna continuity nung switch, ilagay mo sa buzzer mode yung tester, idikit mo yung isang probe sa magka-hinang na pins na may red wire at yung isa sa pin na may yellow wire --> observe mo kung gagalaw o hindi yung needle nung tester, tapos habang nakadikit pa rin yung mga probes, pindutin mo yung button nung switch, observe mo uli kung gagalaw yung needle nung tester.
Sa unang resulta ng observation mo - kung hindi gumalaw yung needle nung tester, ibig sabihin ay naka-off yung switch.
Sa pangalawang observation mo - pag-pindut mo nung switch ay dapat na gumalaw yung needle nung tester at mag stay siya sa ganoong posisyon kahit na tagtagin mo pa yung switch, kung bumalik yung needle sa dating posisyon ibig sabihin sira na yung switch, hindi niya mamaintain yung contact - kailangan na talaga siyang palitan.
kung maayos naman yung switch, i-trace mo yung pinanggalingan nung red, orange at yellow wires, paki -kunan ng malinaw na full size pictures yung magkabilang sides nung board.

sige sir aralin ko po may tester po ako ung digital po . wala po kasing tumanggap na manggawa kaya po tsinatyaga po maayus sir salamat sir sa info po.



[mmj1829]

May ginagamit ka bang multi-meter? Ensure na naka-unplugged yung unit, testing mo muna continuity nung switch, ilagay mo sa buzzer mode yung tester, idikit mo yung isang probe sa magka-hinang na pins na may red wire at yung isa sa pin na may yellow wire --> observe mo kung gagalaw o hindi yung needle nung tester, tapos habang nakadikit pa rin yung mga probes, pindutin mo yung button nung switch, observe mo uli kung gagalaw yung needle nung tester.
Sa unang resulta ng observation mo - kung hindi gumalaw yung needle nung tester, ibig sabihin ay naka-off yung switch.
Sa pangalawang observation mo - pag-pindut mo nung switch ay dapat na gumalaw yung needle nung tester at mag stay siya sa ganoong posisyon kahit na tagtagin mo pa yung switch, kung bumalik yung needle sa dating posisyon ibig sabihin sira na yung switch, hindi niya mamaintain yung contact - kailangan na talaga siyang palitan.
kung maayos naman yung switch, i-trace mo yung pinanggalingan nung red, orange at yellow wires, paki -kunan ng malinaw na full size pictures yung magkabilang sides nung board.

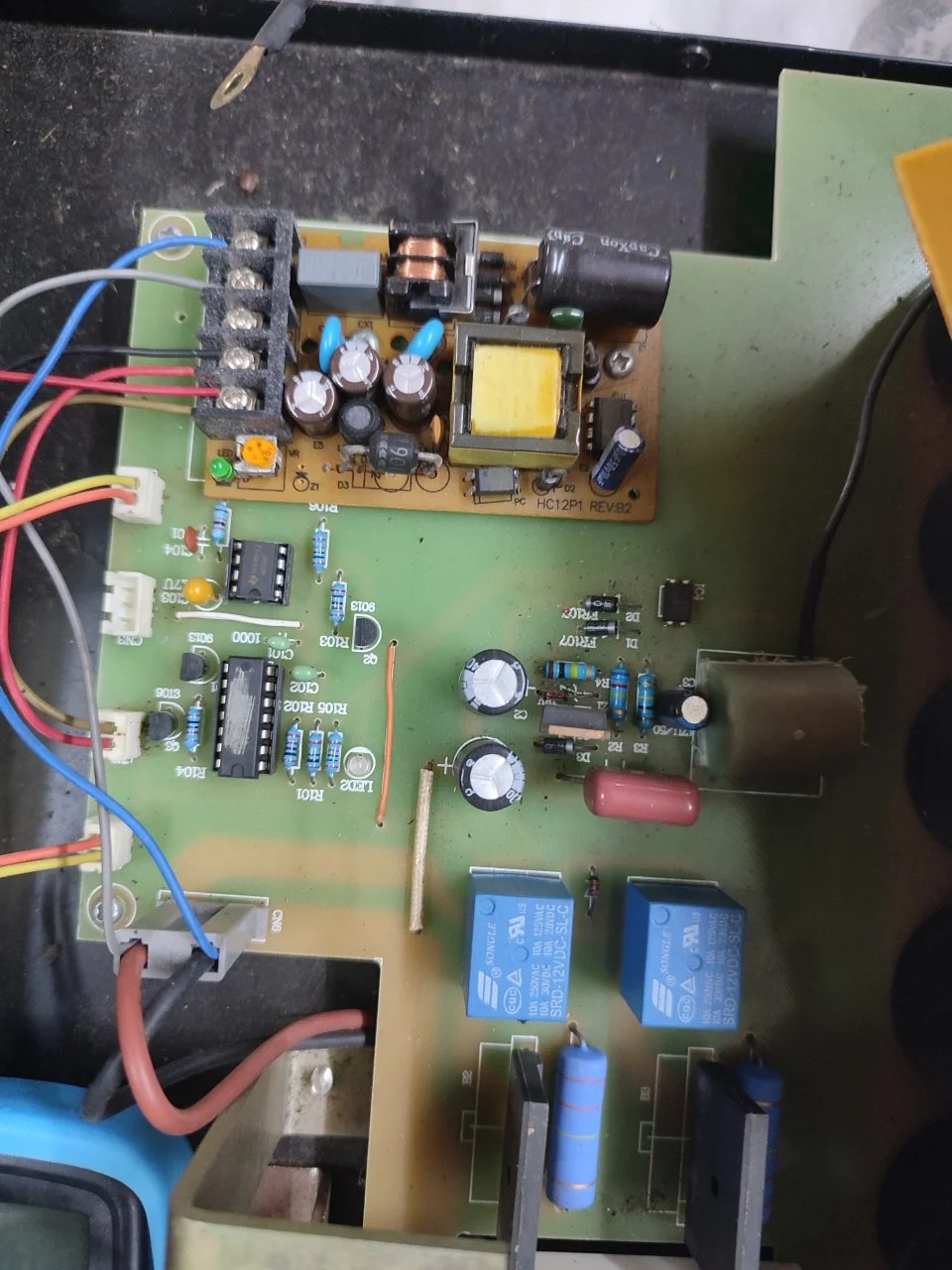

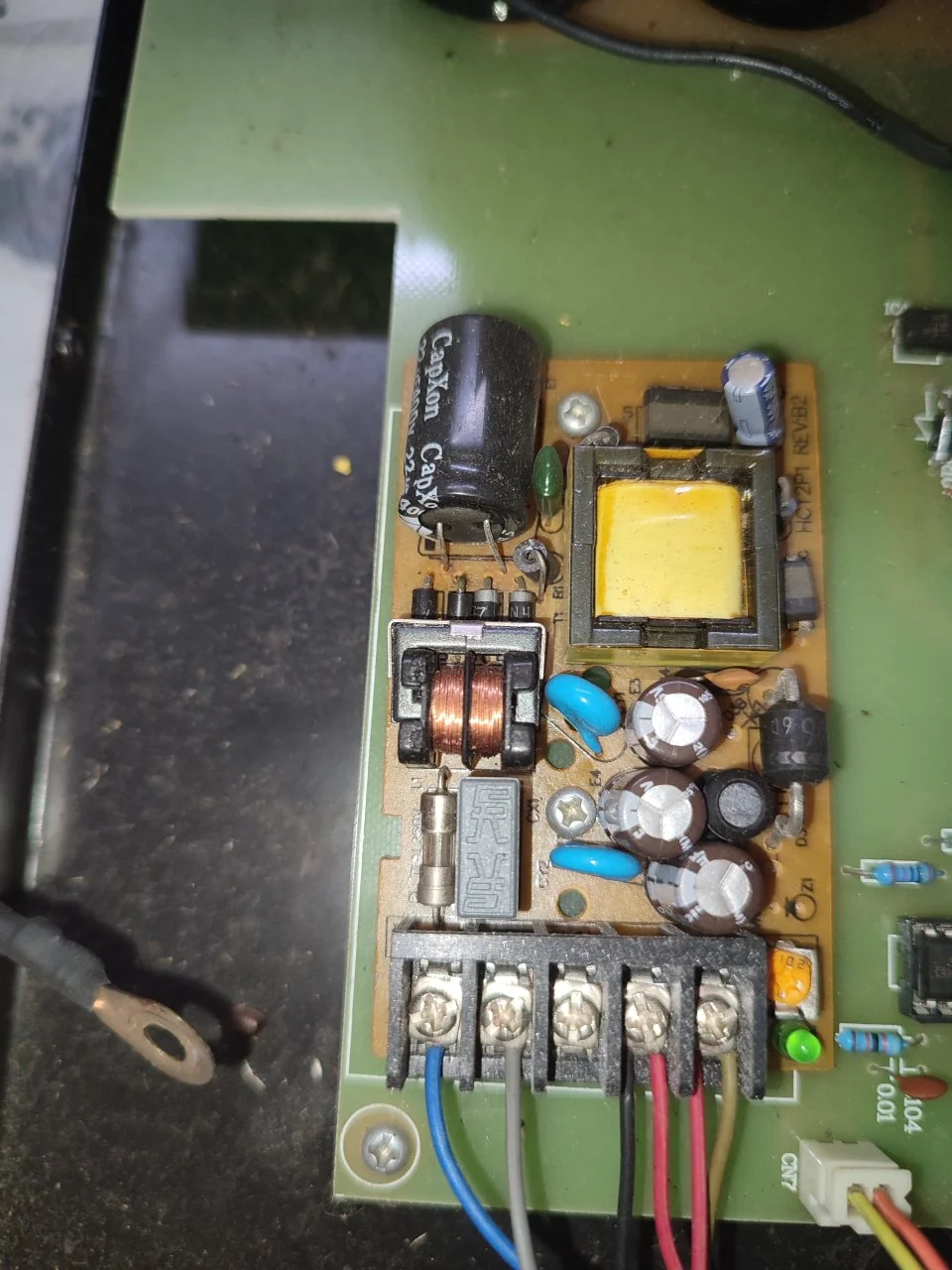

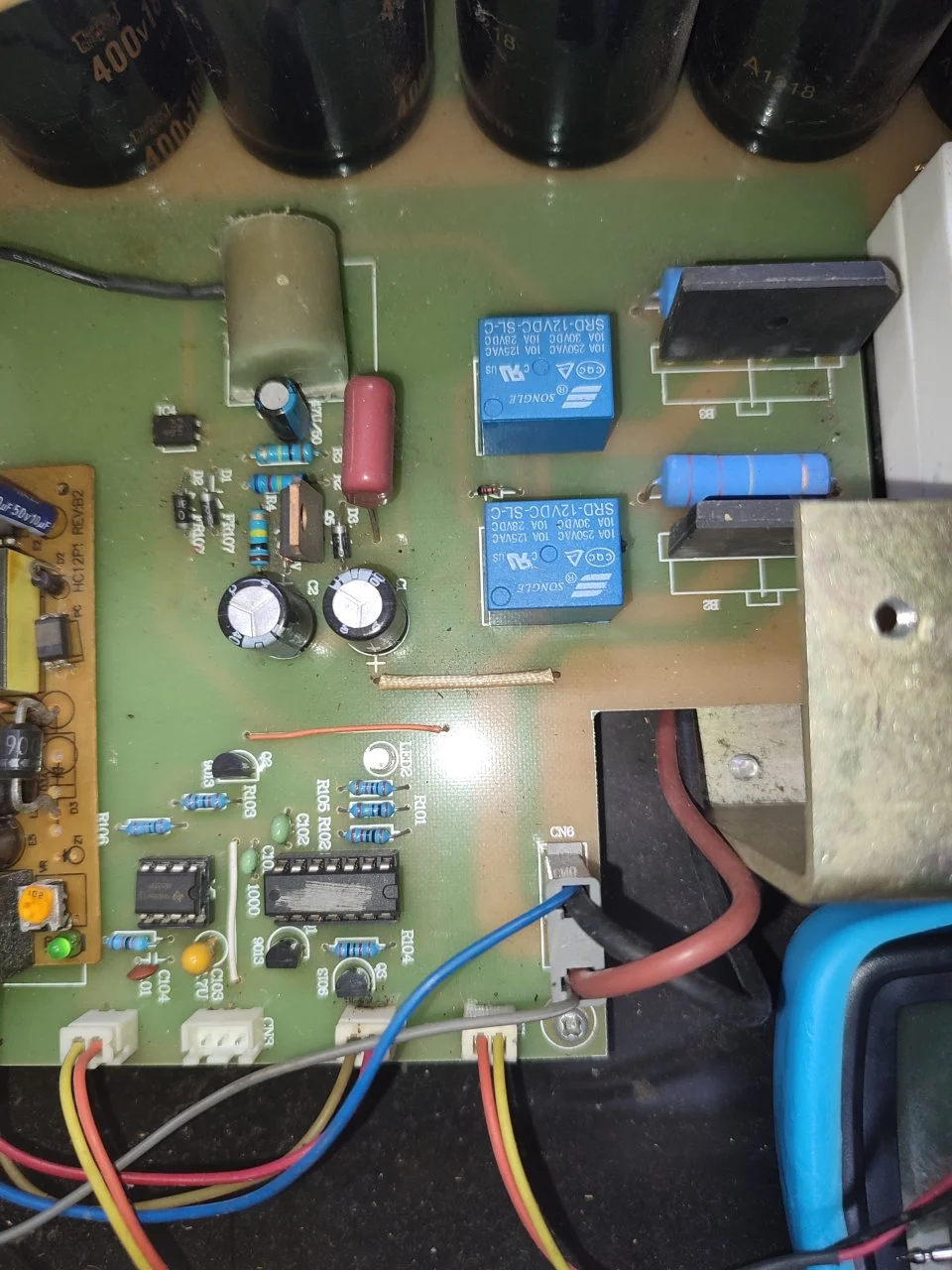

Good day sir ok naman po ung switch natest ko po yan po ung board salamat po sa paghelp



[Pen_J]



[mmj1829]

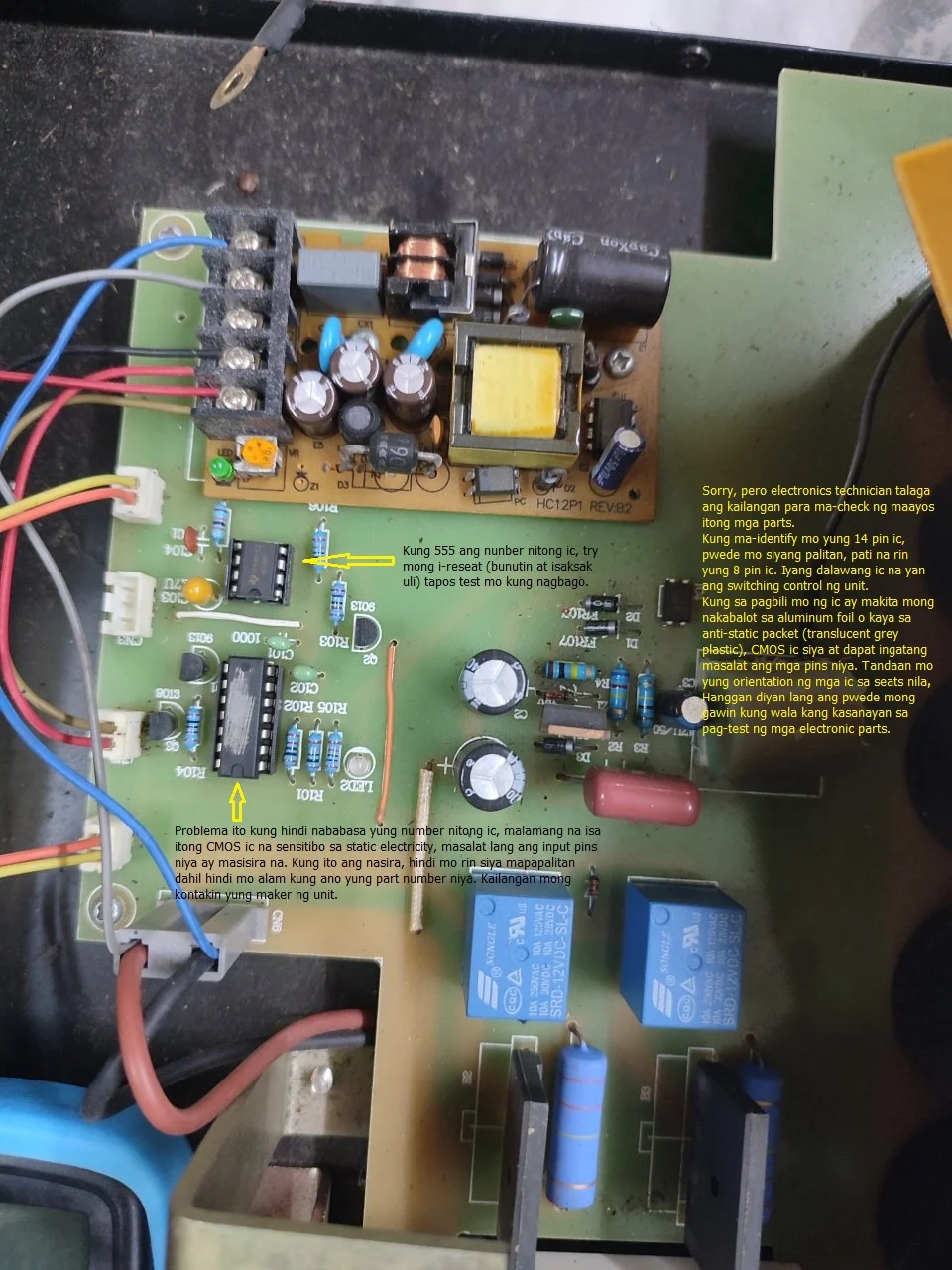

View attachment 3082764

Salamat po sir sa totoo lang po wala po ako experience sa ganyan .wala po kasi gumawa dito samen ..siguro sa manila baka may gumawa po...dadalhin na lang po ..salamat po sir



[Pen_J]

Salamat po sir sa totoo lang po wala po ako experience sa ganyan .wala po kasi gumawa dito samen ..siguro sa manila baka may gumawa po...dadalhin na lang po ..salamat po sir

Walang anuman, TS.
