🔒 Closed Schematic Diagram wires question

[Yuuji-kun]

Computer Engineering course po. Ask kilo lang po.


Eto po full image(



)




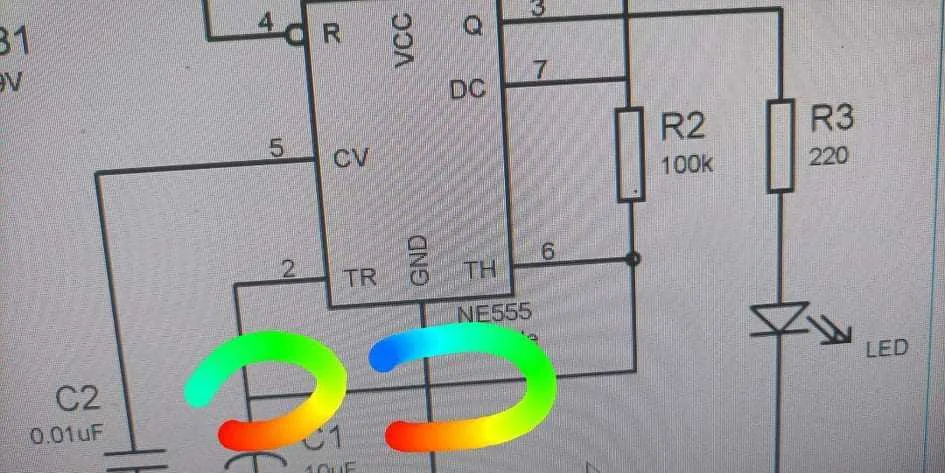

Dito po sa pic sa taas may intersection sila pero walang circe na maliit meaning di mag iintersect ang wire di po ba?

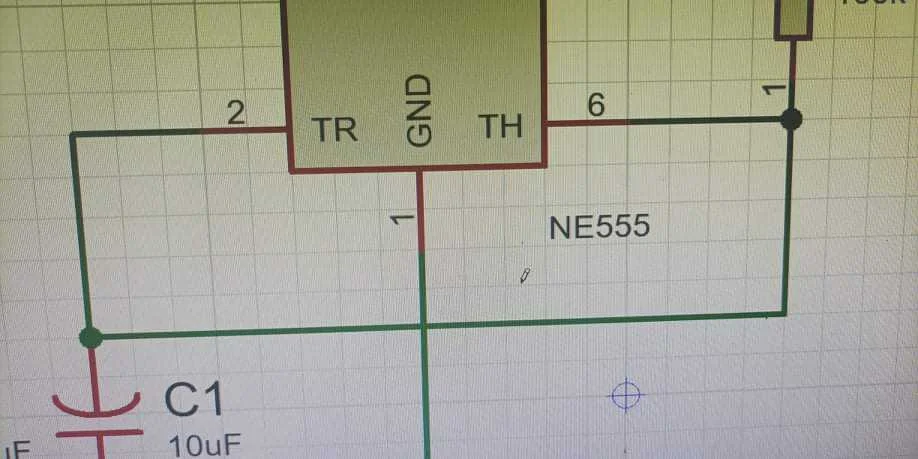

Pero bat sa proteus nag iintersect sila kusa. Yung wire ng C1 at 1 sa resitor may kulay green na dot sa lower left meaning nag connect sila. Pano po kaya yung ganyan sa schematic diagram na nassa taas bat walang circle na dot dun?



[U n k n o w N]

try mo galawin yung wire don sa schematic kung magkakaron ng bilog
or rewire mo mna.
yung wire don sa c1 sa schematic try mo ikiss sa ibang dulo para magkabilog



[kohbayag]

Di sila connected wla syang NODE(ung bilog) kahit nag intersect ung wires



[Yuuji-kun]

try mo galawin yung wire don sa schematic kung magkakaron ng bilog
or rewire mo mna.
yung wire don sa c1 sa schematic try mo ikiss sa ibang dulo para magkabilog

Pero ano kaya purpose neto

Di naman pala sila magkokonek kaya walang node pero bat po kaya may wire dyan na pa horizontal?



[kohbayag]

Pero ano kaya purpose neto View attachment 1779983

Di naman pala sila magkokonek kaya walang node pero bat po kaya may wire dyan na pa horizontal?

Magkadugtong ung wire nayan tama lng ung nsa Proteus mo ...considered nayun pag nsa outermost ung wire....pero ung GND disya nka konek sa TH at TR ....pkita mu kase buong Circuit Diagram



[Yuuji-kun]

Magkadugtong ung wire nayan tama lng ung nsa Proteus mo ...considered nayun pag nsa outermost ung wire....pero ung GND disya nka konek sa TH at TR ....pkita mu kase buong Circuit Diagram

Sge boss salamat po,



[kohbayag]

Sge boss salamat po,

tama lng

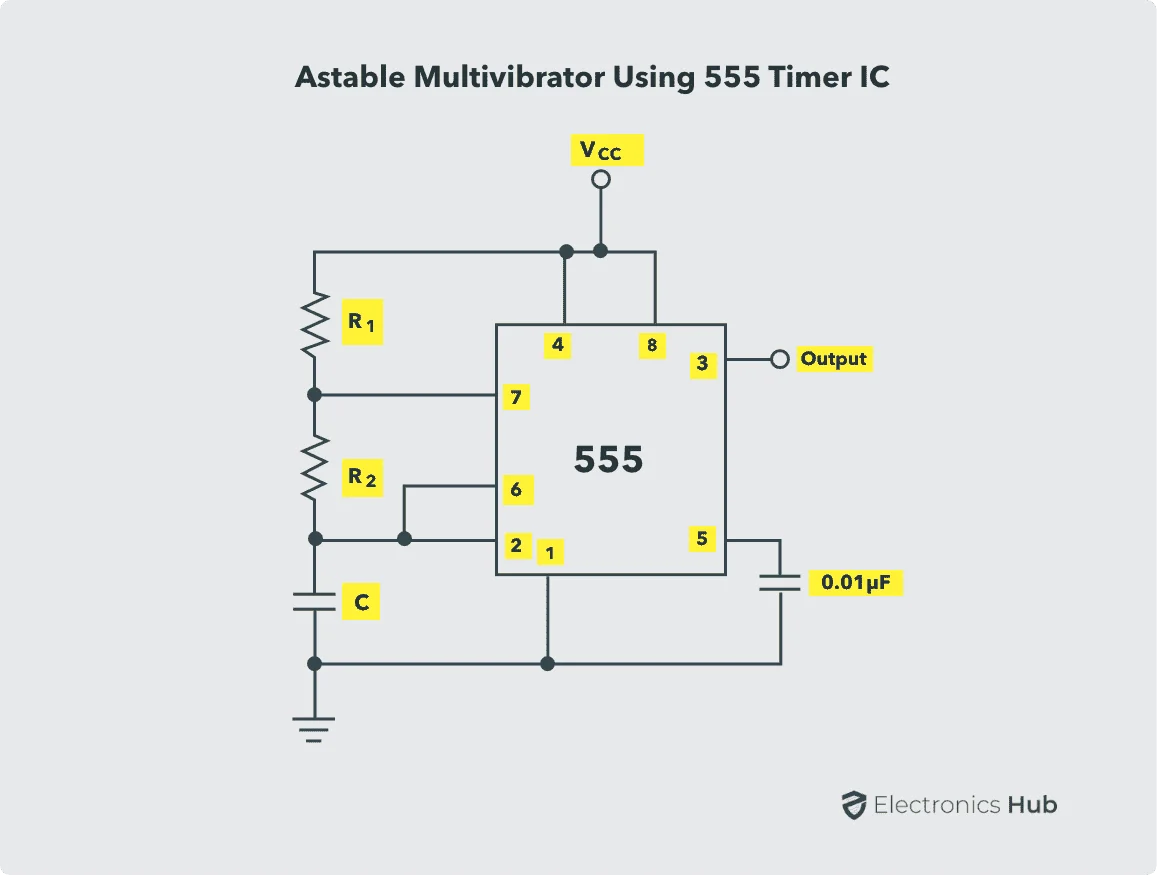

astable circuit using 555
same cla ng diagram nito

wag ka malilito may pinout number yan nabaliktad lng
