🔒 Closed AVR and UPS

[Stazzz]

Ano dapat alamin kapag bibili ng AVR ?
Sa UPS kasi VA ang tinitignan, 1000VA=650Watts, meaning kaya nya ihandle ang 650watts PSU.
Tumitingin ako AVR ang nakalagay 500 watts pero ang max capacity 50VA? Di ko ma gets. Can anyone explain please. Thanks



[donteatmeat]

UPS > may battery backup para kung sakali.. magbrownout may pagkakataon ka pa na mashutdown ang unit mo.
AVR > pang maintain lang ng boltahe na pumapasok sa unit mo. pag nagbrown walang backup ito so deds talaga.

sa UPS kahit ilan nakasaksak basta kung ilan yung saksakan mostly pag ganyan 5 mins lang ang tinatagal pero depende din sa klase ng bibilhin mo.

may computation yan kakalito yan kapag hindi familiar sa mga boltahe.



[Stazzz]

UPS > may battery backup para kung sakali.. magbrownout may pagkakataon ka pa na mashutdown ang unit mo.
AVR > pang maintain lang ng boltahe na pumapasok sa unit mo. pag nagbrown walang backup ito so deds talaga.

sa UPS kahit ilan nakasaksak basta kung ilan yung saksakan mostly pag ganyan 5 mins lang ang tinatagal pero depende din sa klase ng bibilhin mo.

may computation yan kakalito yan kapag hindi familiar sa mga boltahe.

Yep, tama.
But I mean, para makabili ka ng avr/ups, dapat alam mo kung ano yung tamang value ng volts/watts ng bibilin mo.
Gaya ng sinabi ko, kung 650 watts ang PSU ng system unit mo, dapat ang bibilin na UPS ay 1000VA. Dahil 1000VA = 650 watts.
Pero sa AVR kasi di ko malaman ano dapat tignan, mga nakikita ko kasi nakalagay sa specs ng avr, 500w tapos max capacity is 50VA.



[n a y e o n i e]

suggest lang, merong UPS na built-in na ung AVR.
less hassle. hehe



[Nom_Nom]

Ito na lang bossing para madali, kunin muna ang total input current nag PSU mo
Example :

Tapos kunin mo ang total power since ang output voltage nang AVR ay nasa 220 volts lang

P = 220*5 = 1100 watts

so 1100 watts patas na AVR ang bibilhin mo

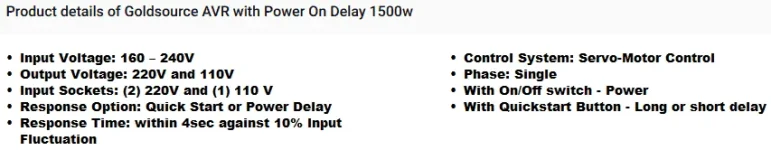

based dito sa AVR na available sa market mayroon itong maximum current na
I = 1500/220 = 6.82 A
di ka mag alala kasi may sobra na 36.4% na clearance na di mag ooverload ang AVR mo

pag katapos sa ups mo naman gamitan mo nang formula na Power Factor = Real Power(watts) / Apparent Power(VA) since ang standard power factor nang isang small size UPS ay uma-abot lang sa 60%.

PSU apparent power = 700 /0.6 = 1167 VA

so mga 1167 VA pataas na UPS ang bibilhin mo

based dito sa UPS na available sa market na 1500VA kung babasehan mo ang Battery volt amp hour capacity niya na 408vah base sa computation kung papaano kukunin ang battery discharge time

T = 408 VAH / (220*5) VA = 0.37 H or 37 minutes

37 minutes e tatagal nang fullcharge na UPS base sa formula.

pero sa actual na test aabot lang ang isang fullcharge na UPS sa 12.4 minutes before ito ma low batt


duon sa sinabi mo na operating capacity na 500w and max capacity na 50va sa AVR parang mali ata ang naka lagay sa description nang item kaya wag mo na lang bilhin eyon.

Basta kung sa AVR lang ang bibilhin mo tignan mo lang agad ang fuse rating kung mayroong fuse (kung wala base ka sa computation ko sa taas) jan mo na matatanto kung anong kaya nang isang AVR tapos bigyan mo na lang nang clearance na 20% pataas base sa input current nang PSU mo.

Example:
kung ang input current nang PSU mo ay 5A dapat ang fuse rating nang AVR ay 6A to 8A depende sa availability basta di baba sa 6A kasi mag titrip na ang fuse nang AVR.

Sana maka tulong



[Stazzz]

Ito na lang bossing para madali, kunin muna ang total input current nag PSU mo
Example :
View attachment 675569

Tapos kunin mo ang total power since ang output voltage nang AVR ay nasa 220 volts lang

P = 220*5 = 1100 watts

so 1100 watts patas na AVR ang bibilhin mo

View attachment 675605

based dito sa AVR na available sa market mayroon itong maximum current na
I = 1500/220 = 6.82 A
di ka mag alala kasi may sobra na 36.4% na clearance na di mag ooverload ang AVR mo

pag katapos sa ups mo naman gamitan mo nang formula na Power Factor = Real Power(watts) / Apparent Power(VA) since ang standard power factor nang isang small size UPS ay uma-abot lang sa 60%.

PSU apparent power = 700 /0.6 = 1167 VA

so mga 1167 VA pataas na UPS ang bibilhin mo

View attachment 675625

based dito sa UPS na available sa market na 1500VA kung babasehan mo ang Battery volt amp hour capacity niya na 408vah base sa computation kung papaano kukunin ang battery discharge time

T = 408 VAH / (220*5) VA = 0.37 H or 37 minutes

37 minutes e tatagal nang fullcharge na UPS base sa formula.
View attachment 675629
pero sa actual na test aabot lang ang isang fullcharge na UPS sa 12.4 minutes before ito ma low batt


duon sa sinabi mo na operating capacity na 500w and max capacity na 50va sa AVR parang mali ata ang naka lagay sa description nang item kaya wag mo na lang bilhin eyon.

Basta kung sa AVR lang ang bibilhin mo tignan mo lang agad ang fuse rating kung mayroong fuse (kung wala base ka sa computation ko sa taas) jan mo na matatanto kung anong kaya nang isang AVR tapos bigyan mo na lang nang clearance na 20% pataas base sa input current nang PSU mo.

Example:
kung ang input current nang PSU mo ay 5A dapat ang fuse rating nang AVR ay 6A to 8A depende sa availability basta di baba sa 6A kasi mag titrip na ang fuse nang AVR.

Sana maka tulong

Very good explanation. Buti na lang di pa ko nakakabili. AVR lang talaga balak ko bilin kasi di kaya ng budget ang UPS. Thank you so much sir.
