AYAW MAKABIT YUNG BATTERY SA BOARD AMPLIFIER

[TAKYOBOROS]

TULONG :-( :-( :-( :-(

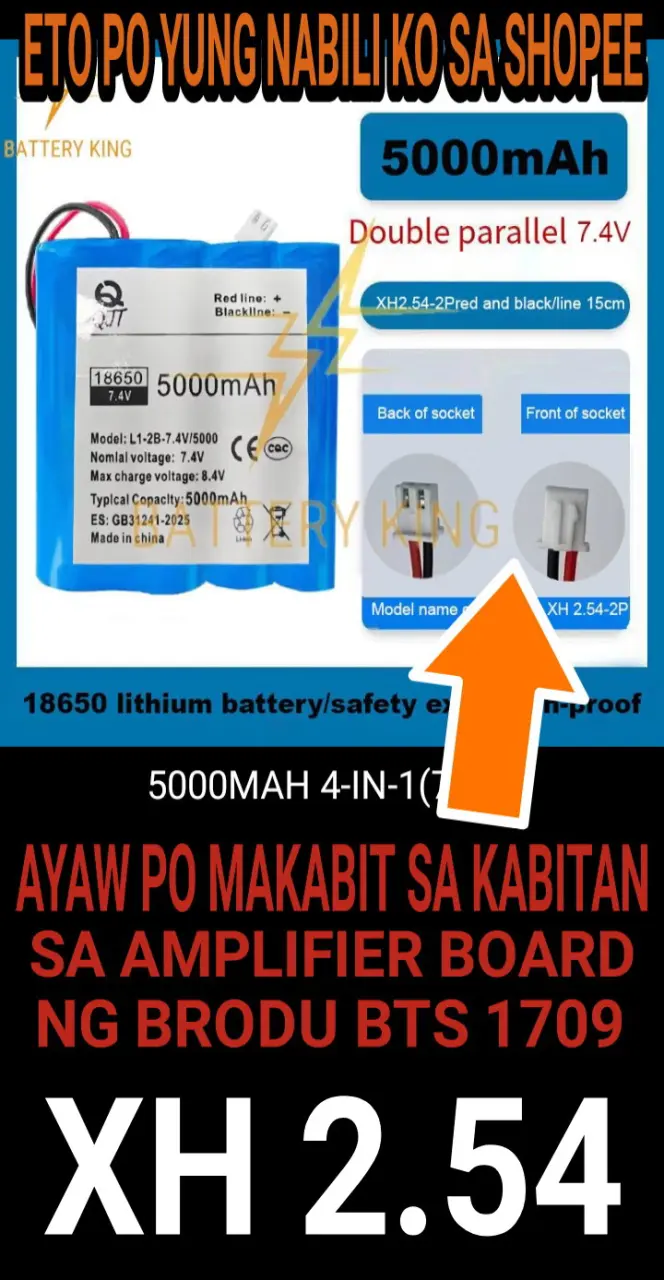

Meron kase akong nabili sa shopee
na BATTERY na ipapalit ko sana
sa BRODU BTS 1709 ko.

Tama naman yung pinadala sakin
7.4 VOLTS
5.000mAh.

Tapos noong ikakabit ko na yung
Plug na Kulay Puti na pa-Square yung Shape
Hindi naman mag-Kasya o ayaw-Pumasok
sa Kabitan sa AMPLIFIER BOARD
ng BRODU BTS 1709 ko.

Tapos noong nalaman ko na
meron palang magkakaiba na PLUG.

XH 2.54
( eto yung pinadala sakin at ayaw makabit sa Brodu 1709 ko.Medyo Mataba yung Plug )

PH 2.0
( eto yung COMPATIBLE na Plug para sa Brodu 1709.Mapayat yung Plug )

Noong nag order pala ako noon sa Shopee
Wala namang SELECT VARIATION NA PLUG na
XH 2.54 or PH 2.0
Eto lang Napili ko noon na Variation
7.4Volts and 5.000mAh
at Tama naman yung Pinadala sakin....

TULONG NAMAN PO MGA BOSS
MERON BA KAYONG ALAM NA PARAAN
PARA MAKABIT KO ITO SA
AMPLIFIER BOARD NG BRODU 1709 KO ????



[TAKYOBOROS]

at

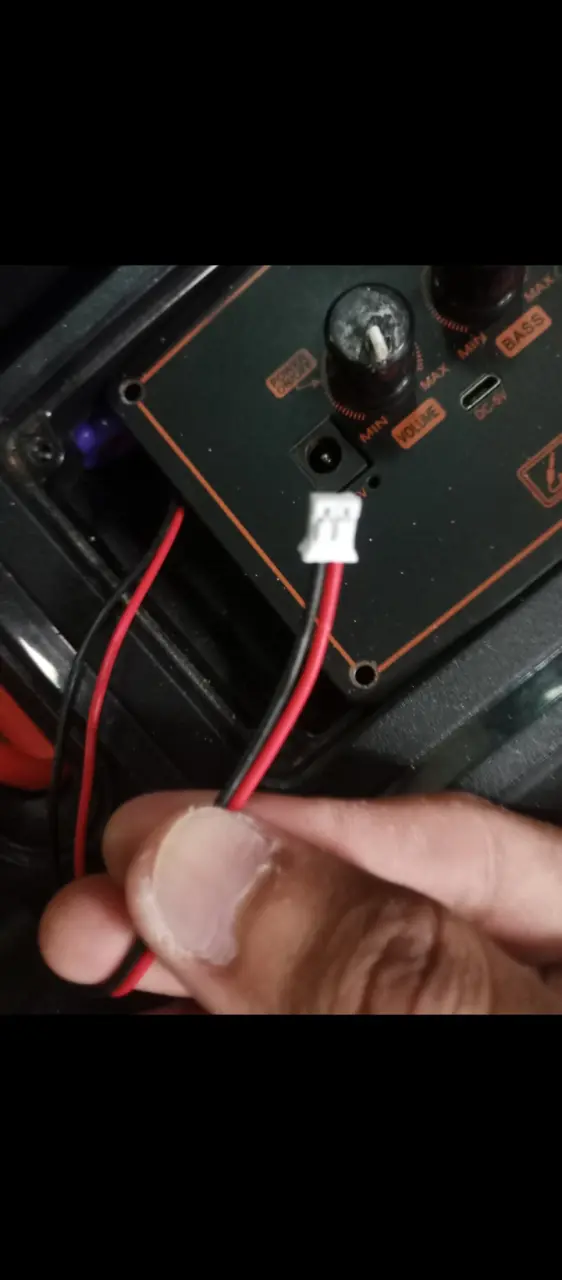

eto naman itsura ng BATTERY PLUG
ng Brodu ko

PH 2.0 ( mapayat )



[Pen_J]

Dalawa ang options mo diyan:
1. Putulin mo isa-isa yung mga wires nila at pagpalitin, pagdugtungin mo yung mga wires isa-isa at lagyan mo ng shrinkable tubes o electrical tape. Huwag mong puputulin ng sabay para maiwasan silang magshort.
2. Kung saktong magkapareho ng size yung mga metal parts nung mga plugs, pwede mo silang pagpalitin, check mo dito sa picture kung paano:



[Nokubi Nana]

putulin mo nalang yang plug and i direct mo na pag connect yung both wires, no problem naman yan since same voltage lang naman.

gamit ka nalang electrical tape, or much better heat shrink to secure it. balatan mo lang yung wire then twist, if gusto mo manood ka sa youtube ng wire splicing para sa tamang pag connect ng wires.



[TAKYOBOROS]

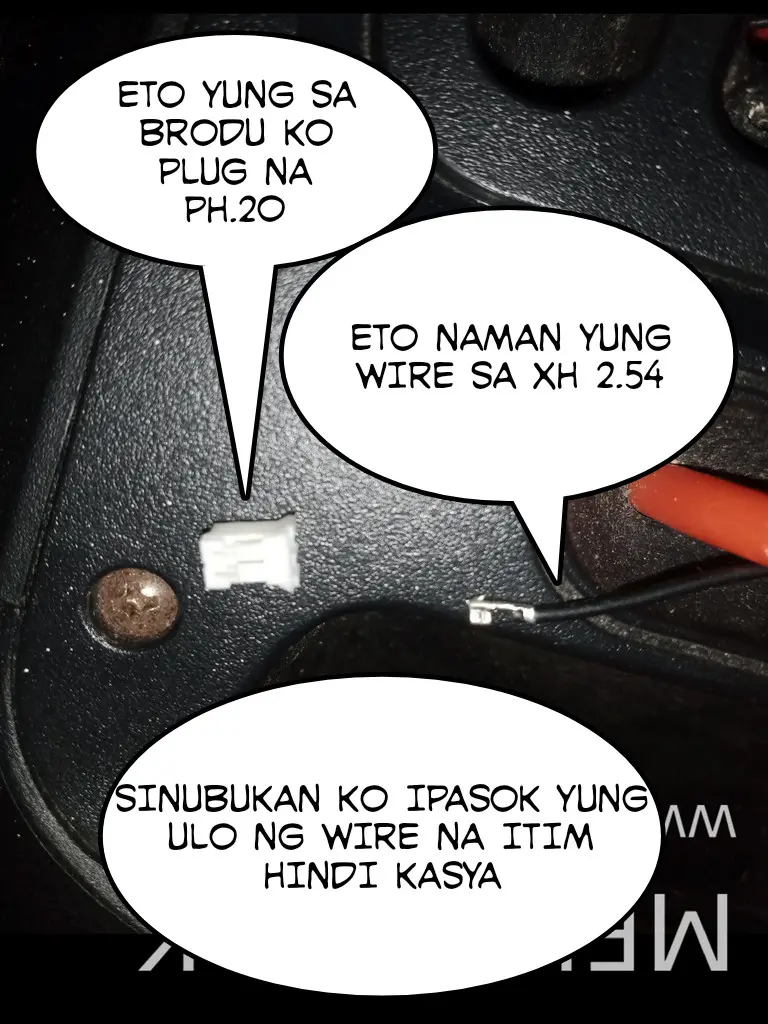

Boss sinubukan ko yung
NUMBER 2 STEP MO

hindi naman magkasya sa
ULO NG PH.20
yung
METAL PARTS NG XH 2.54
medyo malaki kase kaya hindi mapasok sa loob



[TAKYOBOROS]

putulin mo nalang yang plug and i direct mo na pag connect yung both wires, no problem naman yan since same voltage lang naman.

gamit ka nalang electrical tape, or much better heat shrink to secure it. balatan mo lang yung wire then twist, if gusto mo manood ka sa youtube ng wire splicing para sa tamang pag connect ng wires.

Dalawa ang options mo diyan:
1. Putulin mo isa-isa yung mga wires nila at pagpalitin, pagdugtungin mo yung mga wires isa-isa at lagyan mo ng shrinkable tubes o electrical tape. Huwag mong puputulin ng sabay para maiwasan silang magshort.
2. Kung saktong magkapareho ng size yung mga metal parts nung mga plugs, pwede mo silang pagpalitin, check mo dito sa picture kung paano:

View attachment 3915754

Ayos !!!!

pwede pala balatan at ipagkabit yung mga wire na redblackyup

thanks sa inyo mga bossing
subukan ko bukas....



[TAKYOBOROS]

Pen_J <3 PHC - Nana

Salamat sa tulong nyo
at
dahil jan

Tuloy-Tuloy ang Pangbubulabog ko sa mga kapitbahay ko dito hehehehe....



[TAKYOBOROS]

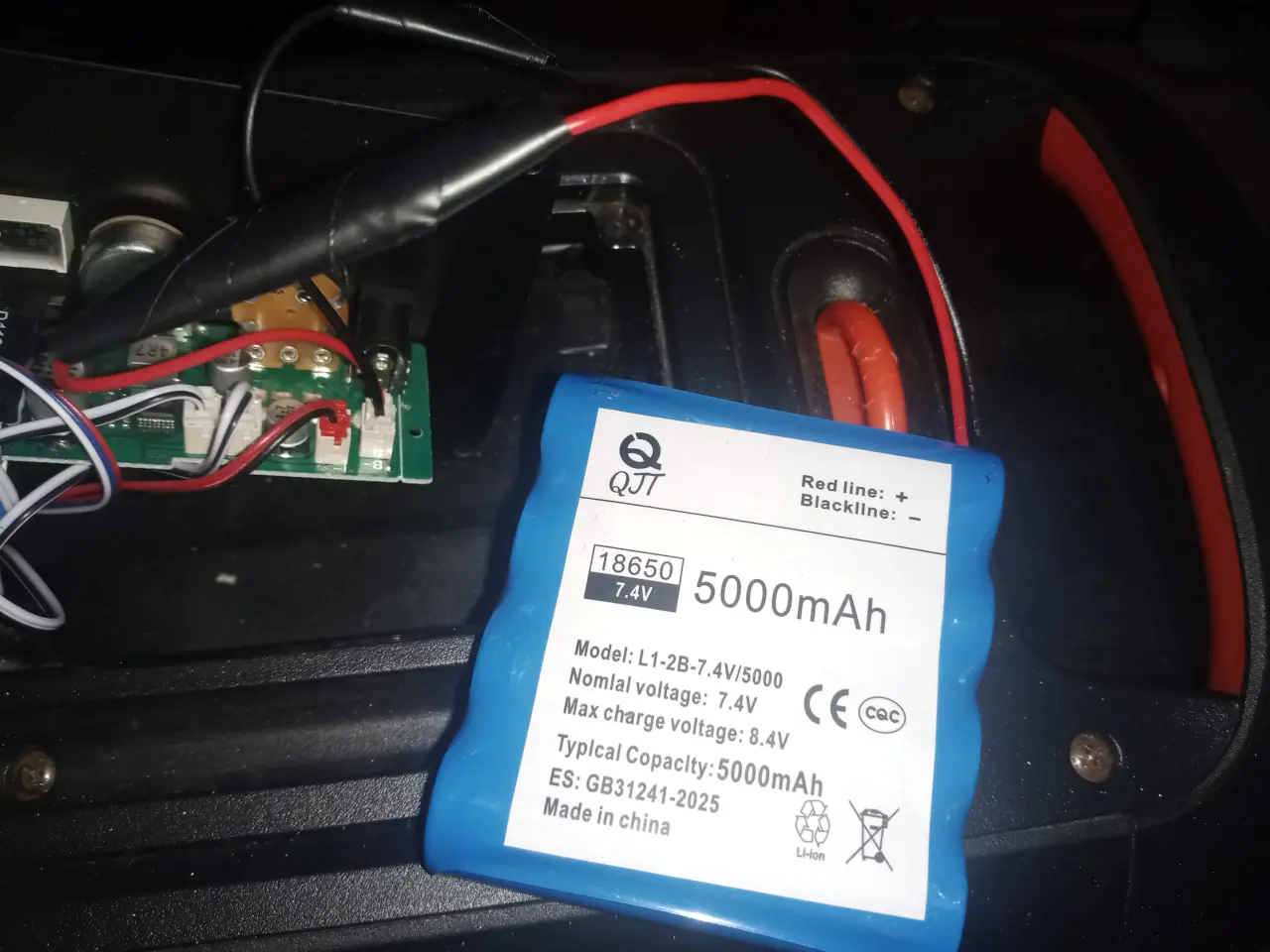

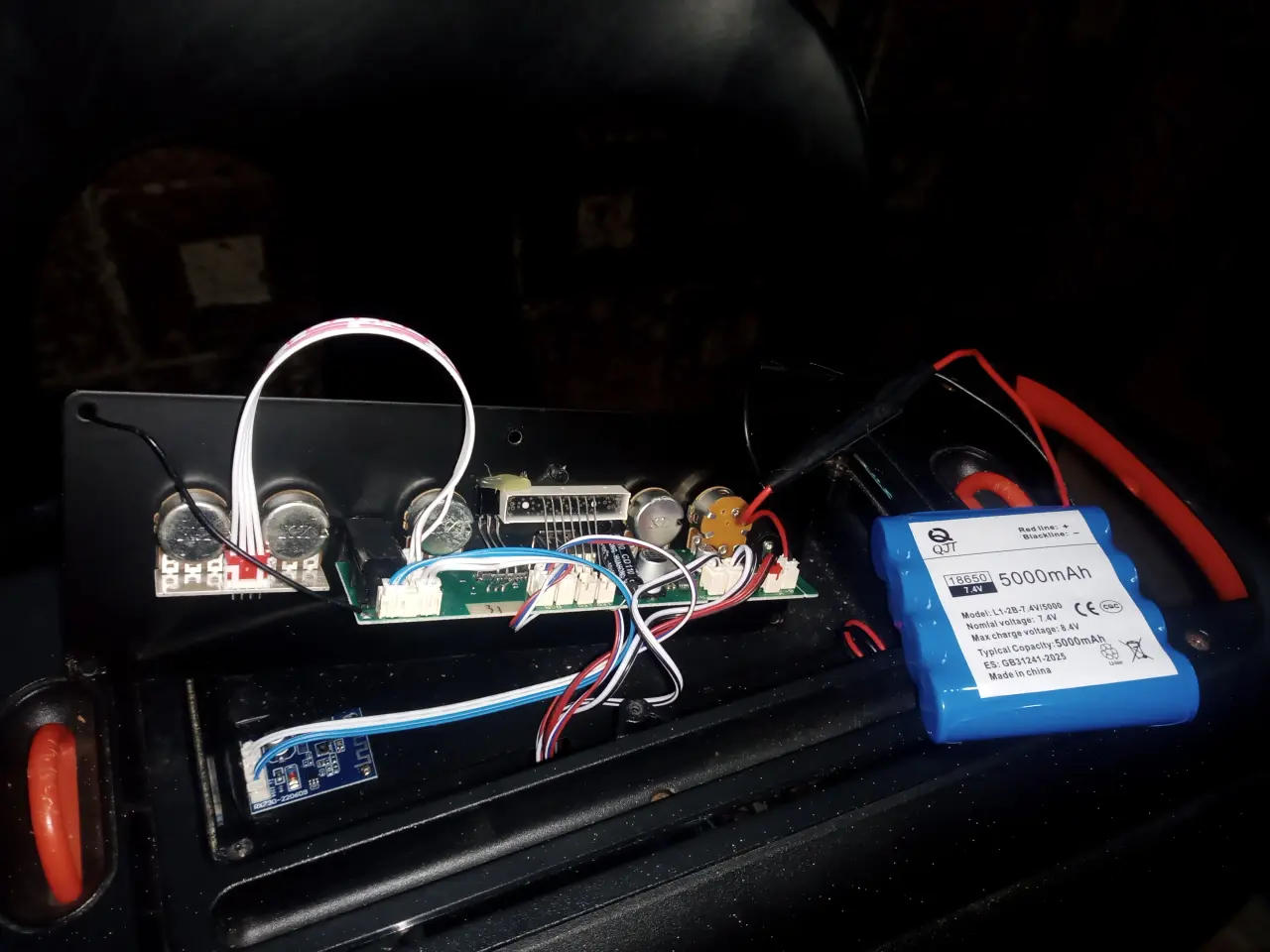

SALAMAT MGA PARE
Pen_J <3 PHC - Nana

Dahil MISSION COMPLETE NA

At ilang oras ba . Bago ma FULLCHARGE ito ????



[Nokubi Nana]

SALAMAT MGA PARE
Pen_J <3 PHC - Nana

Dahil MISSION COMPLETE NA
View attachment 3917044View attachment 3917047

At ilang oras ba . Bago ma FULLCHARGE ito ????

Congrats!

yung speed ng charging is naka depende sa charger mo, you can check the information sa charger mo, i think ang ginagamit na charger diyan is possibly mga 3-5A.

since you have 5,000mAh

use the formula: Time (hr) = Battery Capacity (Ah) / Charger Current (A)

5Ah (5,000mAh) / 5A (Assuming the charger is 5A) = 1 hour of charging before full (Theoretically)

just add the margin of error to the power loss due to heat, in real world charging would take around 1 hour and 15 mins up to 1.5 hours.
