ZLT S10G external antenna

[baytidus]

Ung ZLT S10G ko nasira ung isang external antenna kaya kaylangan palitan. Sinubukan ibang external antenna hindi na dedetect. Nagsearch ako niyan ito nalaman ko pero hindi ko alam execute.

1. SMA cable directly soldered to built in antenna.

2. Shorting something for the external to get detected.

pa help nalang po sa may alam.



[ilovebracie]

nabuksan nyo po ba yung loob ng antenna? pwede po paki-picturan? naghahanap din po kasi ako ng modified antenna para sa s10g ko.



[baytidus]

Natapon kuna yung antenna dahil bibili ako pang modify. Meron akong mga nakita sa YouTube na nag modified ng R051 na direct soldered ung mismong wire na putol na sma female pigtail. Problema ay hindi siya dedetect na external kundi made dedetect siya na built-in pero meron naman sila proof na gumagana.

nabuksan nyo po ba yung loob ng antenna? pwede po paki-picturan? naghahanap din po kasi ako ng modified antenna para sa s10g ko.

nabuksan nyo po ba yung loob ng antenna? pwede po paki-picturan? naghahanap din po kasi ako ng modified antenna para sa s10g ko.

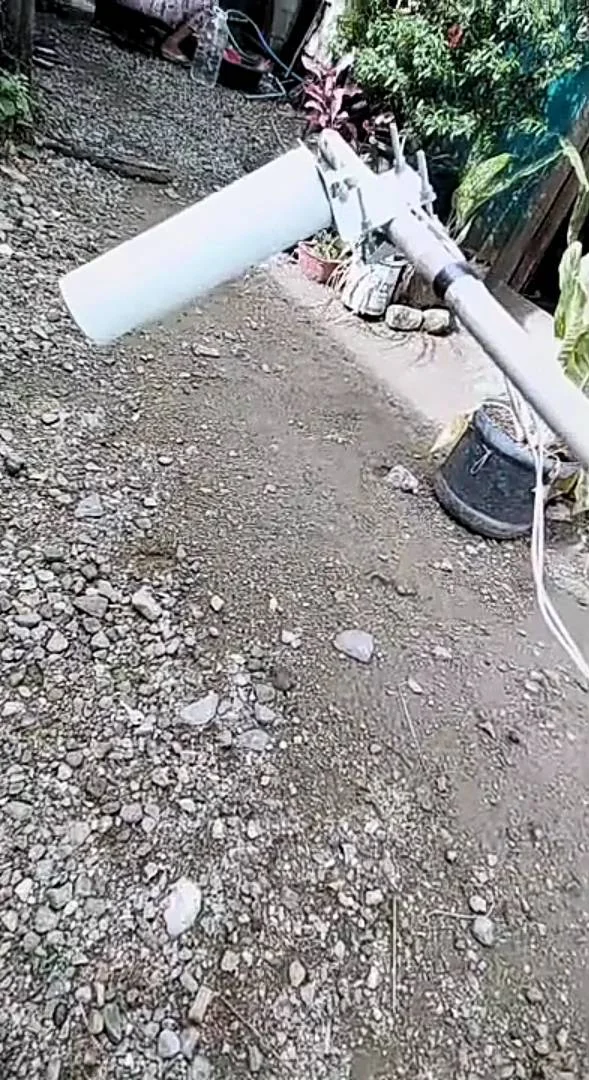

Pic#1 (Youtube: Bahala c batman vlg)

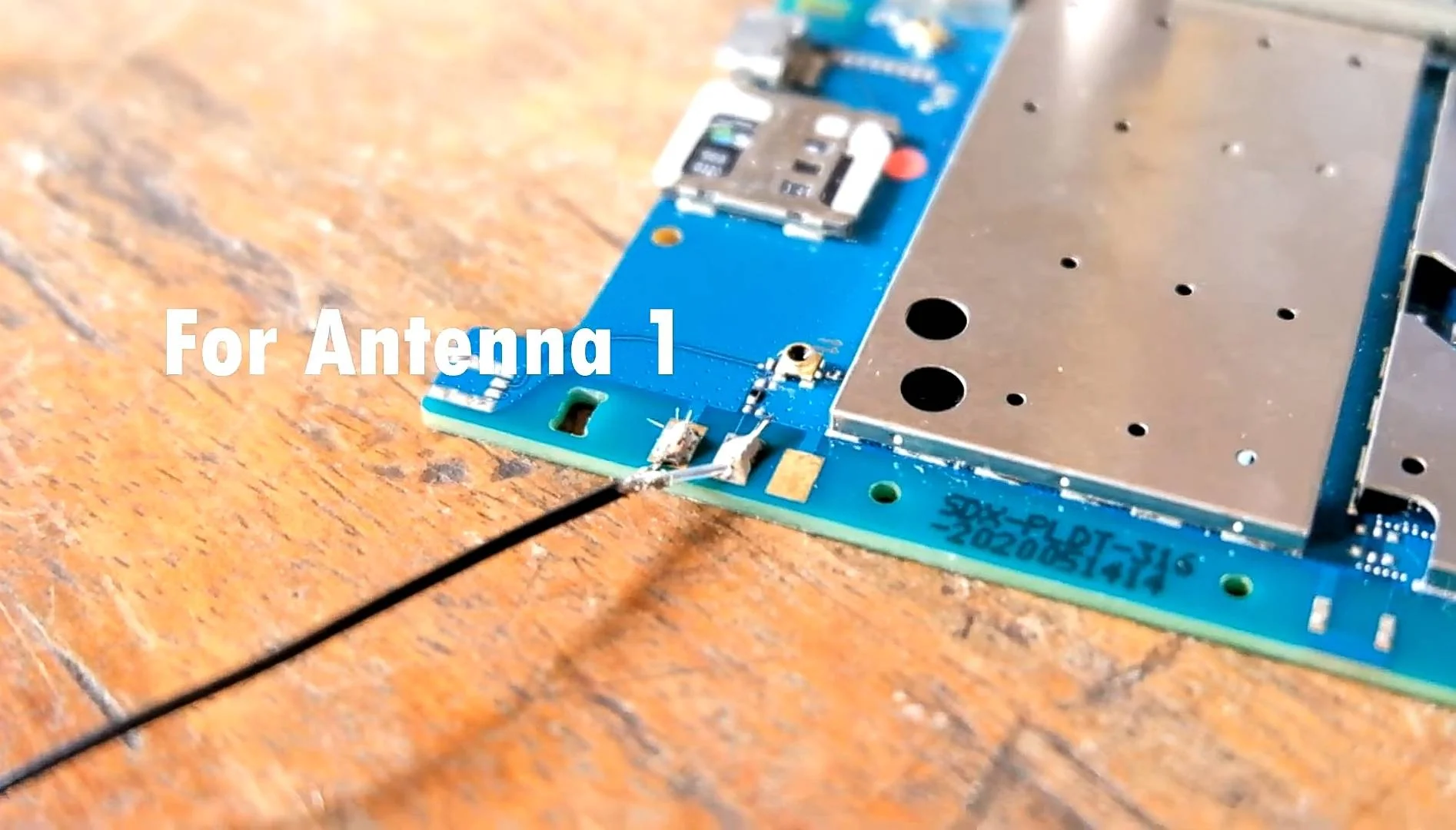

Pic#2 (Jeecode tv)



[ilovebracie]

Auto detect talaga si s10g sa antenna.

mas maganda pa rin kasi external kasi max 5dbi gamit nya kumpara sa built-in max 3dbi.



[ilovebracie]

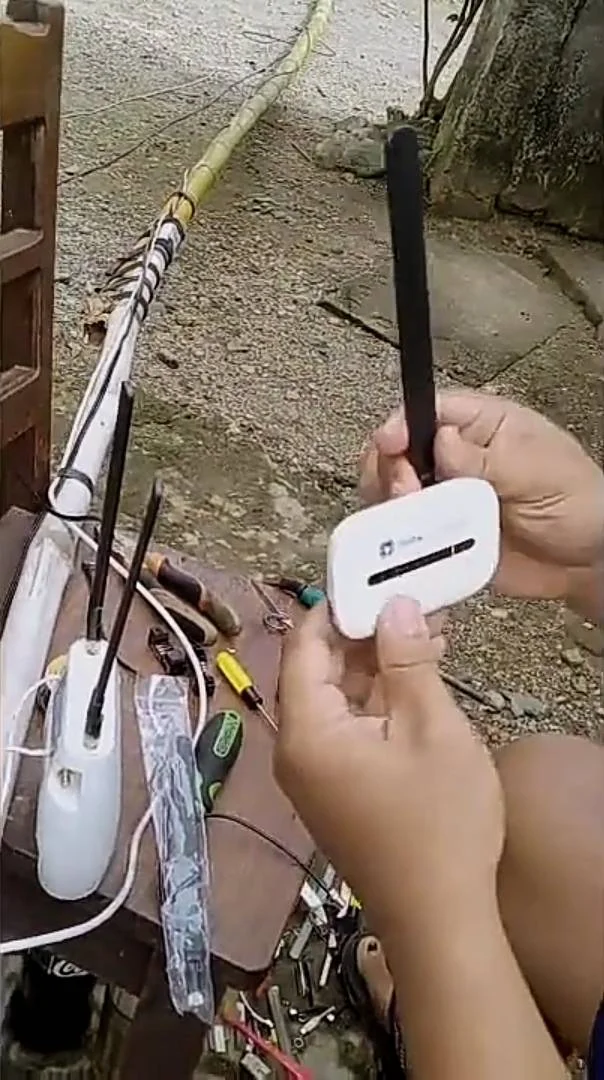

Pic#1 (YøùTùbé: Bahala c batman vlg)View attachment 2943143

para san po pala yung color white na cable?



[baytidus]

para san po pala yung color white na cable?

Direct connection po (4g antenna). Imbis na kinabit sa sma female, direct niya na po solder.



[ilovebracie]

p

Direct connection po (4g antenna). Imbis na kinabit sa sma female, direct niya na po solder.

parang nagshare lng po ba ng connection?



[baytidus]

p

parang nagshare lng po ba ng connection?

yes po. mukang dinamihan nya ng external para maka sagap ng signal.



[taurexn]

actually may naputol lang sa loob ng external yun connection sa sma either sa needle o yun body kaya ang ginawa ko bumili sa shopee ng sma male na pang wifi antenna at babasakin at yun pinaka tangkay at tanggalin ang hinang at iconnect sa original antenna board ni zlt, yun orig antenna ni zlt kapag ginamitan mo na multi tester ay may makukuha kang resistance halos kulang 50 ohms samantala kapag wifi antenna ay walang continuity....

pero kung balak mo pangmalakasan na external antenna ay bumili ka na lang ng kathrein, kungyun mabili mo tulad sa baba ay 2x2 mimo yan supported band 1 at 41 pero sa kung band 28 ay short sya ng konti... yun isang diagonal red ay katumbas ng isang module bale sa isanf flower na yan ay 2 module at kung pares yun mabili mo ay 2 x 2 mimo yan, pag hinang mo sa coax to sma male ay sure yan madetect ni zlt, lagyan mo lang ng aluminum plate sa likod....

kung within 3 kilometers ka pa sa tower line of sight, tataas pa sinr ng modem, ginawa ko lang parabolic gamit ang isang flower ng kathrein



[ilovebracie]

pero kung balak mo pangmalakasan na external antenna ay bumili ka na lang ng kathrein, kungyun mabili mo tulad sa baba ay 2x2 mimo yan supported band 1 at 41 pero sa kung band 28 ay short sya ng konti... yun isang diagonal red ay katumbas ng isang module bale sa isanf flower na yan ay 2 module at kung pares yun mabili mo ay 2 x 2 mimo yan, pag hinang mo sa coax to sma male ay sure yan madetect ni zlt, lagyan mo lang ng aluminum plate sa likod...

band28 lang po nasasagap dito sa sa amin, globe smart dito. ano pong gagamiting klase ng antenna para lumakas sagap?



[taurexn]

parabolic antenna basta may line of sight o nakatutok doon sa direction ng tower



[Beansent_]

actually may naputol lang sa loob ng external yun connection sa sma either sa needle o yun body kaya ang ginawa ko bumili sa shopee ng sma male na pang wifi antenna at babasakin at yun pinaka tangkay at tanggalin ang hinang at iconnect sa original antenna board ni zlt, yun orig antenna ni zlt kapag ginamitan mo na multi tester ay may makukuha kang resistance halos kulang 50 ohms samantala kapag wifi antenna ay walang continuity....

View attachment 2961718View attachment 2961719View attachment 2961721


pero kung balak mo pangmalakasan na external antenna ay bumili ka na lang ng kathrein, kungyun mabili mo tulad sa baba ay 2x2 mimo yan supported band 1 at 41 pero sa kung band 28 ay short sya ng konti... yun isang diagonal red ay katumbas ng isang module bale sa isanf flower na yan ay 2 module at kung pares yun mabili mo ay 2 x 2 mimo yan, pag hinang mo sa coax to sma male ay sure yan madetect ni zlt, lagyan mo lang ng aluminum plate sa likod....

View attachment 2961763

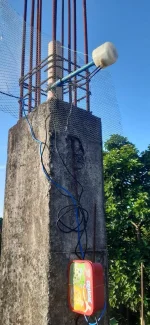

kung within 3 kilometers ka pa sa tower line of sight, tataas pa sinr ng modem, ginawa ko lang parabolic gamit ang isang flower ng kathrein
View attachment 2961746
View attachment 2961749

paturo wiring boss, old wire ba ng mimo gamit mo?
