🔒 Closed (Laptop technicians)Anong klaseng HDMI port kailangan dito?

[3-Style]

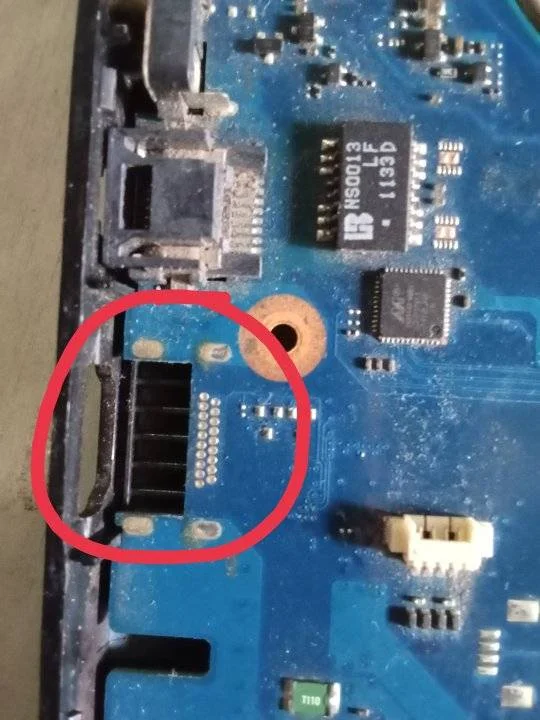

Dito po sa board ng laptop, mali naorder ko sa shopee eh



[3-Style]

Up!!



[PHC-Ubiquity]

boss check mo sa size kung micro, mini or full HDMI yan, base sa pin 19 yan, and orrientation is iba.



[3-Style]

boss check mo sa size kung micro, mini or full HDMI yan, base sa pin 19 yan, and orrientation is iba.

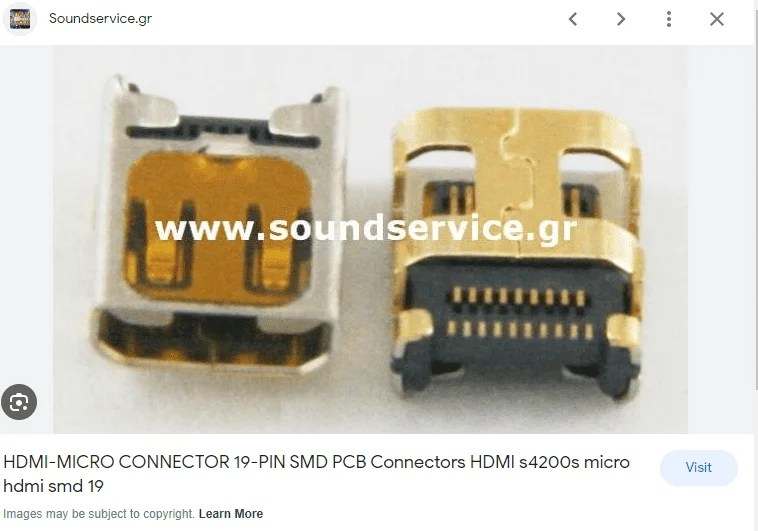

View attachment 2708314

saan makikita yung size boss? parang ang hirap naman isolder



[PHC-Ubiquity]

saan makikita yung size boss? parang ang hirap naman isolder

kung full size HDMI boss, minsan kasi iba-iba yung mga HDMI port na ginagamit ng mga manufacturers. hanap ka ng port na sakto sa alignment ng mga pin na nandiyan.



[3-Style]

kung full size HDMI boss, minsan kasi iba-iba yung mga HDMI port na ginagamit ng mga manufacturers. hanap ka ng port na sakto sa alignment ng mga pin na nandiyan.

nakadalawang mali na naorder na ako sa shopee boss hahah, meron ulit ako inorder parang sakto naman pero di ko alam kung paano ko sya isosolder



[PHC-Ubiquity]

nakadalawang mali na naorder na ako sa shopee boss hahah, meron ulit ako inorder parang sakto naman pero di ko alam kung paano ko sya isosolder



[3-Style]

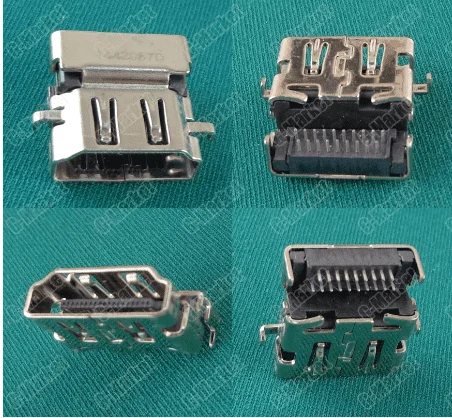

View attachment 2708322

ganyan nga yung inorder ko boss na panghuli kaso kakashipped pa lang



[PHC-Ubiquity]

ganyan nga yung inorder ko boss na panghuli kaso kakashipped pa lang

sir sir palagay ko sakto naman yan duon sa alignment. so soldering ka mahihirapan. mas maganda kung gumamit ka ng flux lalo nasobrang liit ng distansiya ng pins



[3-Style]

sir sir palagay ko sakto naman yan duon sa alignment. so soldering ka mahihirapan. mas maganda kung gumamit ka ng flux lalo nasobrang liit ng distansiya ng pins

Di ko alam kung may butas ba yung board na isasalpak yung mga pins nya eh, di ko lang sure



[PHC-Ubiquity]

Di ko alam kung may butas ba yung board na isasalpak yung mga pins nya eh, di ko lang sure

based sa picture na pinakita mo. palagay ko isosolder din yung mga supports niya



[3-Style]

based sa picture na pinakita mo. palagay ko isosolder din yung mga supports niya

Oo nga eh, pero kung walang butas yung para sa 19 pins eh parang pahirapan pagsolder nyan kahit may flux



[PHC-Ubiquity]

Oo nga eh, pero kung walang butas yung para sa 19 pins eh parang pahirapan pagsolder nyan kahit may flux

oo boss ganun na nga ,lagay ng flux then lagay ka ng lead then ipatong mo yung HDMI port aligned sa corresponding pins , then initin mo ulit para matunaw yung lead at dumikit sa pins



[3-Style]

oo boss ganun na nga ,lagay ng flux then lagay ka ng lead then ipatong mo yung HDMI port aligned sa corresponding pins , then initin mo ulit para matunaw yung lead at dumikit sa pins

Pero duda ako sa position ng hdmi eh kung pabaliktad ba, eh kasi di tugma sa may butas ng saksakan eh



[PHC-Ubiquity]

Pero duda ako sa position ng hdmi eh kung pabaliktad ba, eh kasi di tugma sa may butas ng saksakan eh

oo boss, baliktad nga if wala na talagang choice modify mo nalang yung sa chasis niya.



[3-Style]

oo boss, baliktad nga if wala na talagang choice modify mo nalang yung sa chasis niya.

sige sige boss salamat, update nalang ulit ako



[Deleted member 2176153]

first of all, di ko alam kung supported ng laptop mo yung mini hdmi port.
kung walang mini hdmi yan nung nabili mo, then you better check the schematics of that laptop.

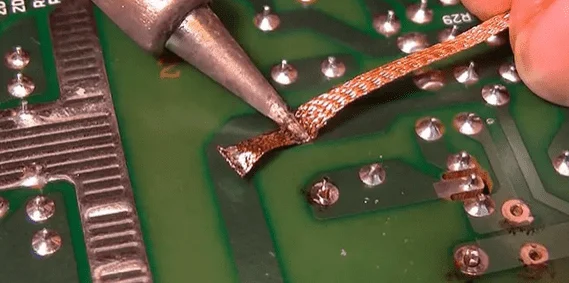

anyway. bili ka muna nito para di masayang effort mo

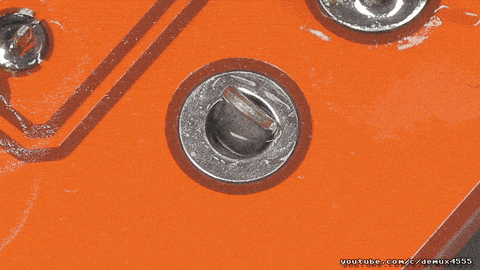

and use it like this


note: linisin mo nang mabuti hanggang maubos

insert the new port and solder it
