🔒 Closed Mga mamaw sa electronics, pahelp naman po dito sa Chaser Circuit ko

[Teddy15]

Bali tinry ko muna mag simulation gamit ang proteus, okay naman yung mga connection, pero ba't ayaw parin sumindi nung LED. Napansin ko rin yung mga voltage drop niya naging negative lahat after nun sa mga resistors. Baka naman may maisuggest or maidiscuss about dito mga lodikeyk. I'll accept po any criticism basta matuto lang po ako. Sana pagpalain kayo ng ating minamahal na santos na si Kirchoff.

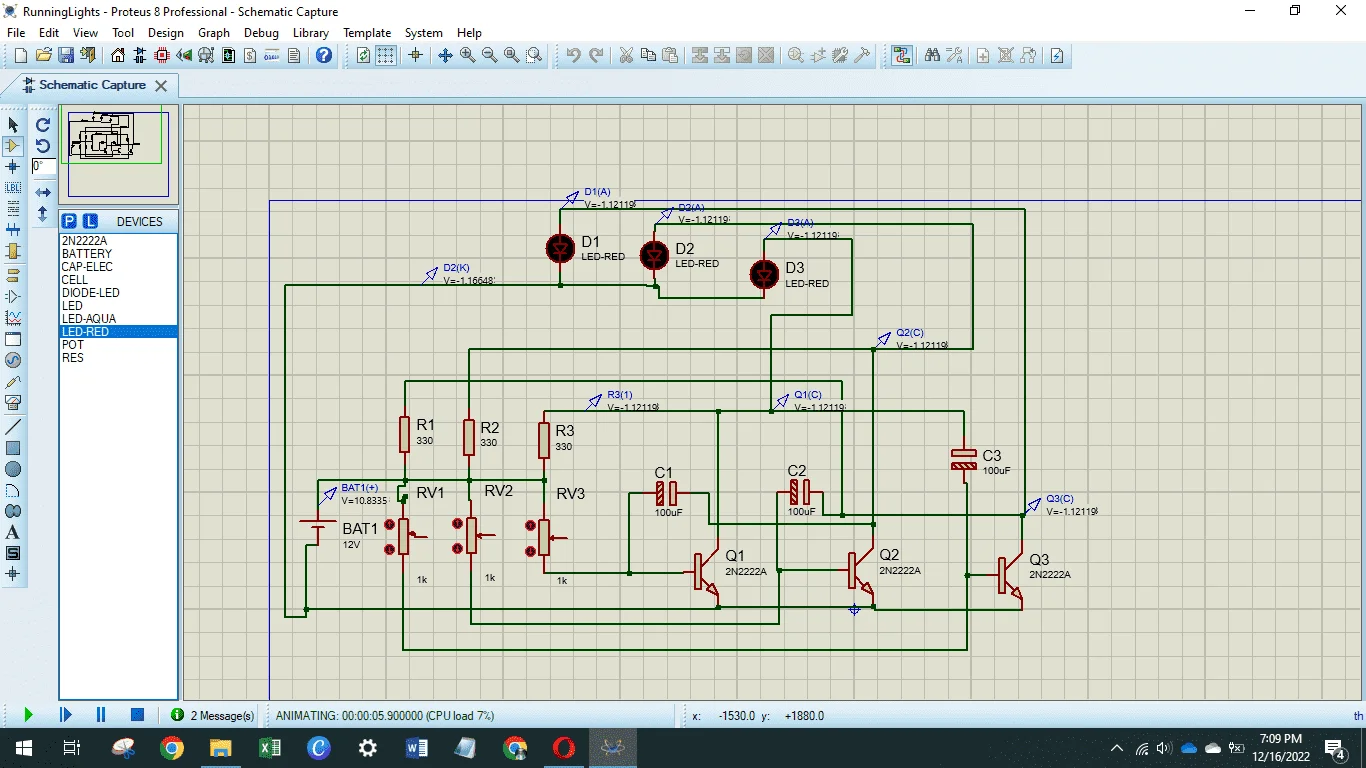

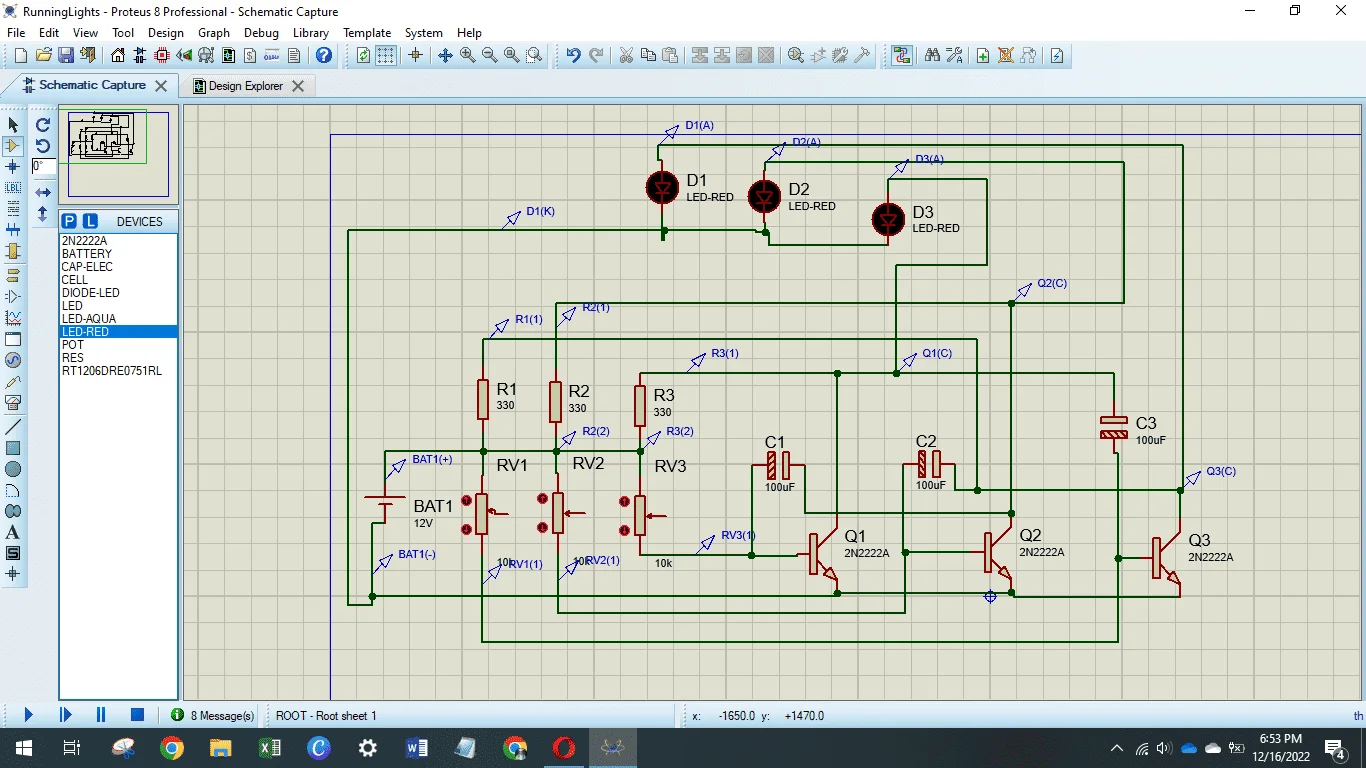

Ito yung simulation nun sa proteus, ayaw mag on nung tatlong LED. Try to notice din yung mga voltage drop sa mga node, negative lahat. Hindi ko mapinpoint anong sira sa circuit na naisimulate ko

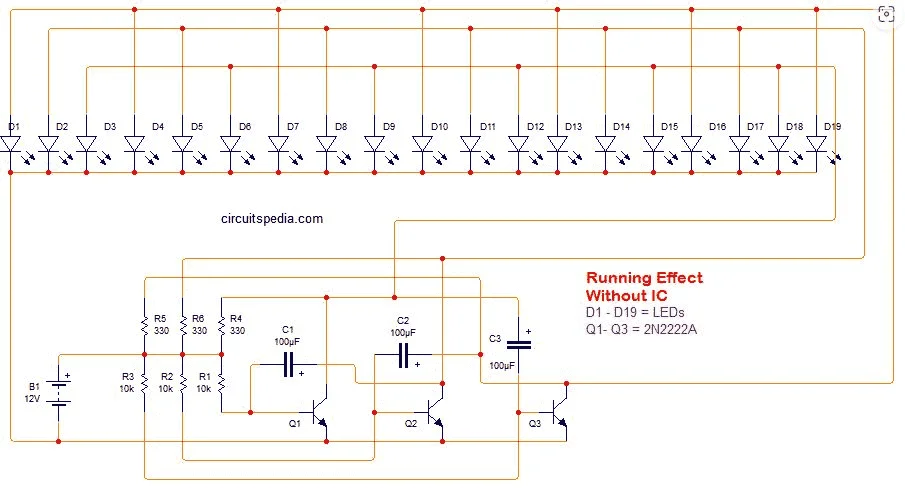

Ito yung schematic diagram na pinafofollow namin (potentiometer po yung mga 10K values)



[hindigago]

UP, eto pala flowchart nang electrical engineer.



[Pen_J]

TS, referring doon sa simulation mo na may voltage readings: 1k ang value ng potentiometers instead na 10k, so connected (dapat) sa either end nung mga potentiometers yung mga wipers nila, i-position mo muna sa middle (around 5k resistance, timplahin mo isa-isa kung saang posisyon mag-turn on yung mga transistors) tapos check mo uli sa simulation.

Edit:

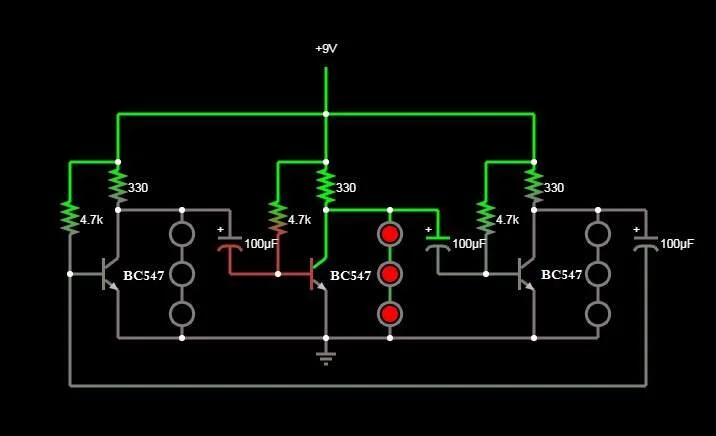

May nakita akong almost similar circuit diagram, pagkakaiba lang ay yung gamit na transistors, BC547 instead na 2N2222A, 4.7k resistors instead na 10k at yung load na mga LEDs ay connected in series hindi parallel.
