🎓 Academic Usapang Estimate, ACI, Civil, Structural at iba pa

[conviction]

for educational purposes only

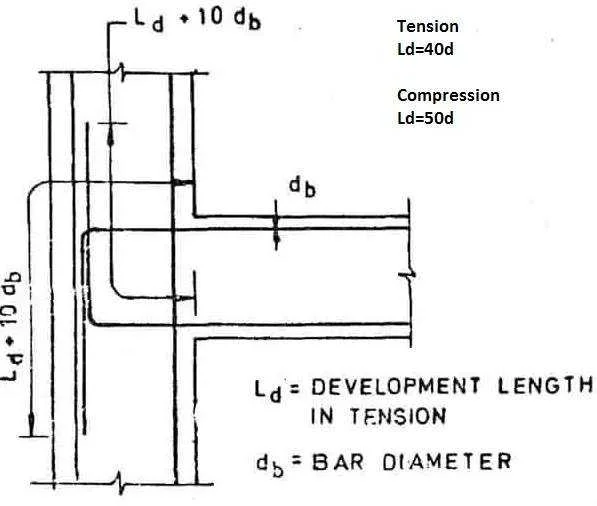

DEVELOPMENT LENGTH (Ld)​

• dalawang klase ang Ld

a. Straight
b. Hook
ito yung haba ng bakal na ipapasok mo sa loob para hindi mabunot
pero madalas yung nakikita nyo sa construction site yung may hook


a. STRAIGHT Ld
formula:

• ldb=basic Ld
• m=modification factor (1.3, 1)

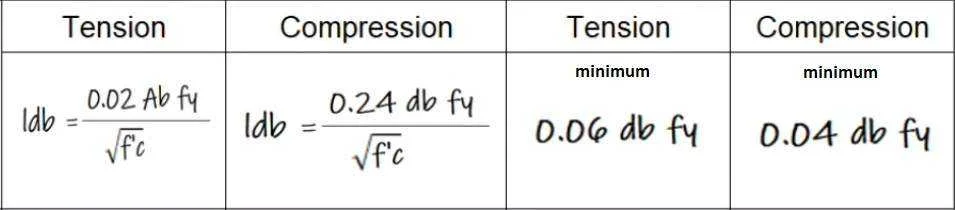

formula para isolb naten yung ldb (yung basic hindi pa yung totoong Ld)

• para sa bakal na 32mm Ø pababa
• na dapat hindi bababa sa minimum sa kanan ng table

ctto sa image kay engr sa YT

Given:
Ø=16mm
fy=414MPa (yield strength ng bakal)
f'c=20.7MPa (compressive strength ng konkreto)
Ab=area ng bakal =3.14(16^2)/4=201.06

1. Solve for basic dev length muna
Tension
sub values:
ldb = [0.02 (201.06)(414)]√(20.7)
=365.91 vs 0.06dbfy na 397.44 (panalo si 397.44)

Compression
sub values:
ldb = [0.24 (16)(414)]/√(20.7)
=349.42 vs 0.04dbfy na 264.96

note: meron ding minimum na 300mm both Tension at Compression

2. SOLVE for Ld
formula:

Ld=397.44 x 1.3 (Tension)
=516.67mm say 520mm

Ld=349.42 x 1(Compression)
=349.42mm say 350mm

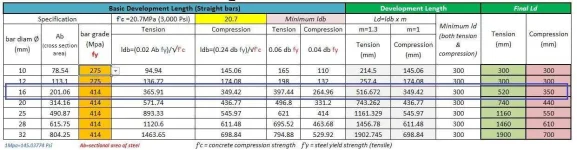

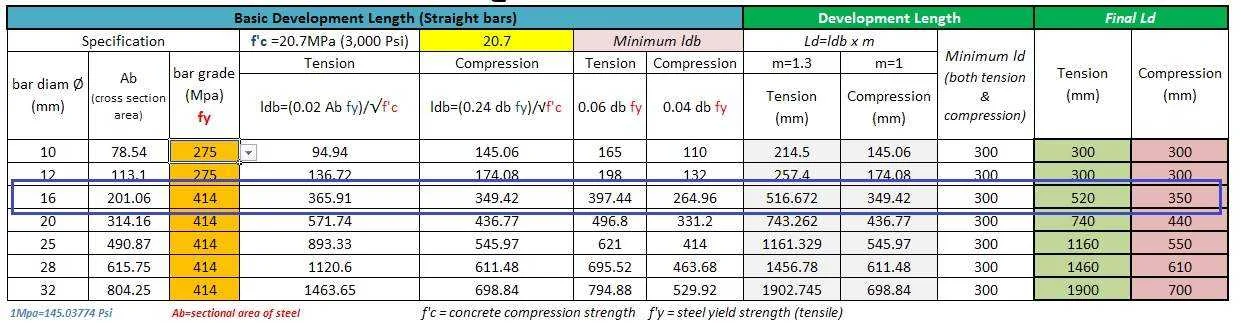

compare naten sa excel calcu, yown solb


b. with HOOK
pag masipag compute nyo naman yung with hook

formula: with hook para sa basic Ld
lhb = (100 db)/√(f'c)

pag nasolb lhb isub ulit ang m sa

modification factors:
m=0.70
m=0.70 x fy/414 (kung fy ay hindi 414MPa)

ctto
View attachment Development Length.mp4

CONCRETE HOLLOW BLOCK MORTAR​

• ito yung butas sa hollow blocks
• kaya tinawag na hollow or yung cavity
• need mo lagyan ng mortar (cement+sand+water)

sa 4" x 8" x 16"

volume= 0.075 x 0.050 x 0.20 x 4 na butas
=0.003cu.m sa isang piraso

multiply naten sa 12.5pcs (para 1 sqm)

=0.0375cu.m + naten yung semento sa bawat layer na 0.006cu.m
=0.0435cu.m sa isang sqmeter

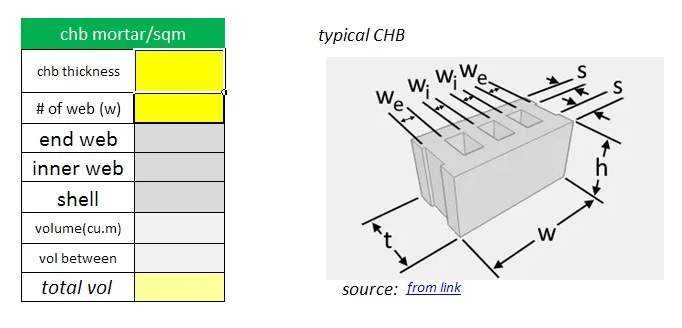

or pag ninja mubs hanapin nyo nalan ung calcu

• input thickness at input 4 web para solb yung volume sa isang skweyr meter

MIX RATIO ng MORTAR​

Pag timplahan na kahit Class B ng mixture 1:3 (12bags Cement at 1cu.m Buhangin)

Cement
=0.0435cu.m x 12 bags
=0.52 bags

Sand
=0.0435cu.m x 1
=0.0435cu.m

pag ayaw sa class B then sa Class C 1:4 (9bags 1.0 cu.m)

meron ding PDF ng ACI 318-19 BLDG code requirements for Structural Concrete

• talasan mga mata sa video at hanapin nalang yung link

disclaimer: di ako cvl engr na amaze lang sa construction sa YTuniversity
