🔒 Closed Help naman po sa power supply

[Joker_21]

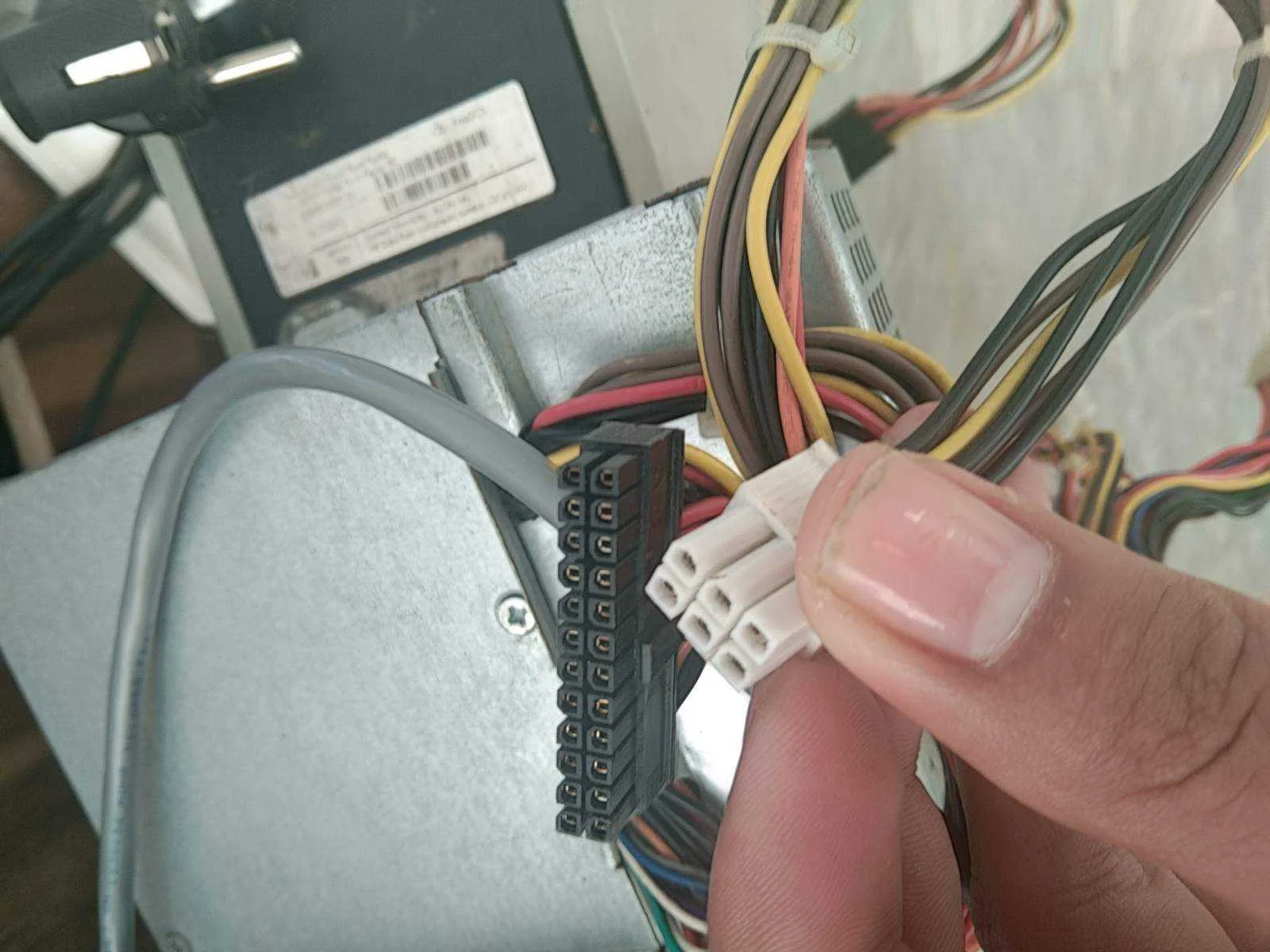

patulong naman po mga lods mini 24 pins po psu ko. yung 6pins nya di ko sure kung ilan volts nya P3 po naka sulat .balak ko sana sya iconvert nalang sira na po kasi sya



[PHC_LaCe12]

anong moboo yan??



[Pen_J]

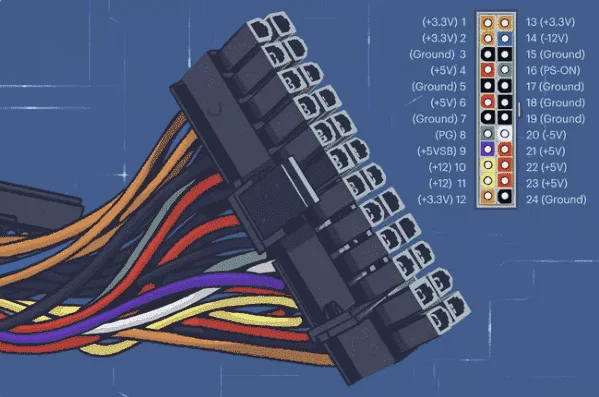

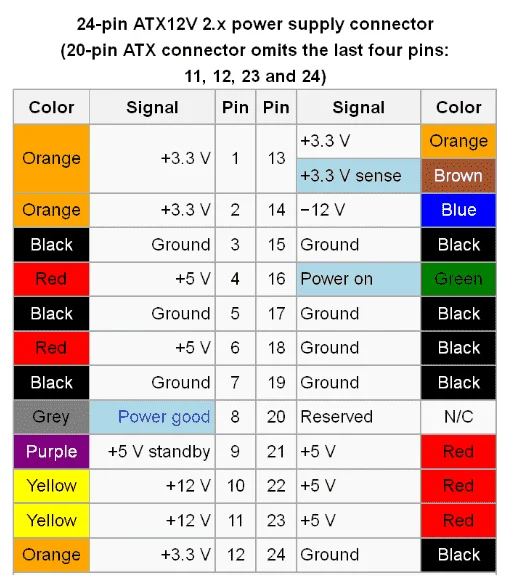

Nasa color code iyan, TS. Yellow = +12v, Brown = +3.3v sensor, Black = ground.



[Joker_21]

anong moboo yan??

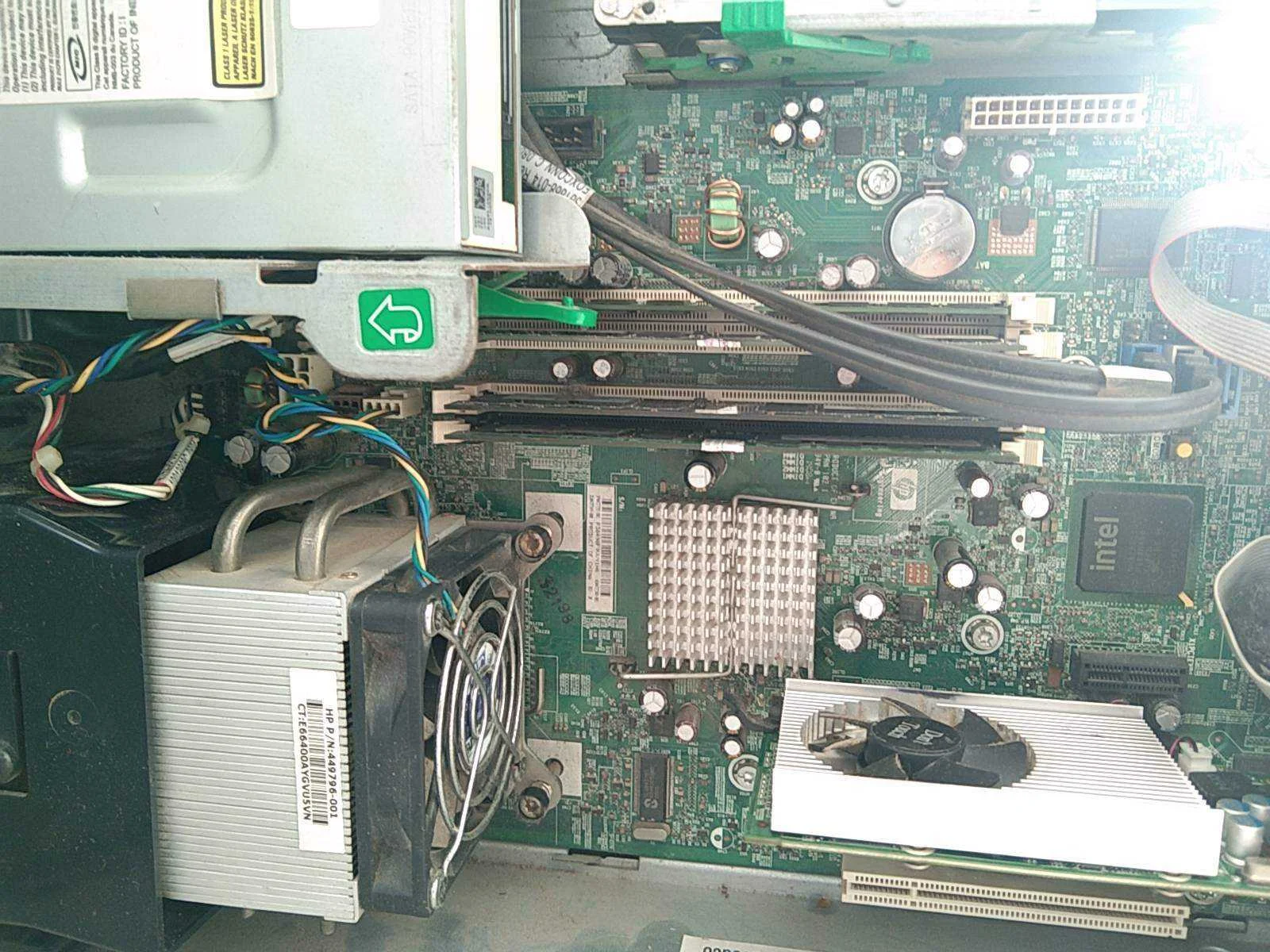

hp dc7800 lods

Nasa color code iyan, TS. Yellow = +12v, Brown = +3.3v sensor, Black = ground.

View attachment 1900539View attachment 1900558

pwede kaya lods bili ako ng psu tas convert ko nalang sa ganyan



[taurexn]

oem o branded desktop yan so ang difference lang naman nyan ay form factor o mas manipis yan sa mga nabibiling standard psu para kumasya sa loob ng casing o sinadya talaga na ganyan para bumili ka ng pyesa sa manufacturer nyan. yun p3 pin mo ay auxiliiary power para sa pci devices like graphics card o video card kaya meron yellow wire dahil 12 volts ang supply



[Pen_J]

TS, pwede mong palitan iyan basta makakita ka ng parehong number at size ng iba-ibang niyang power supply plugs at yung size ng casing. kung plano mong mag-upgrade o magdagdag ng iba pang peripherals yung mas mataas na power rating ang kuhanin mo.



[Joker_21]

oem o branded desktop yan so ang difference lang naman nyan ay form factor o mas manipis yan sa mga nabibiling standard psu para kumasya sa loob ng casing o sinadya talaga na ganyan para bumili ka ng pyesa sa manufacturer nyan. yun p3 pin mo ay auxiliiary power para sa pci devices like graphics card o video card kaya meron yellow wire dahil 12 volts ang supply

may dalawang brown po r

TS, pwede mong palitan iyan basta makakita ka ng parehong number at size ng iba-ibang niyang power supply plugs at yung size ng casing. kung plano mong mag-upgrade o magdagdag ng iba pang peripherals yung mas mataas na power rating ang kuhanin mo.

pa.tuts

TS, pwede mong palitan iyan basta makakita ka ng parehong number at size ng iba-ibang niyang power supply plugs at yung size ng casing. kung plano mong mag-upgrade o magdagdag ng iba pang peripherals yung mas mataas na power rating ang kuhanin mo.

di kasi po ako sure if anong volts yung brown nya sa 6 pins



[Pen_J]

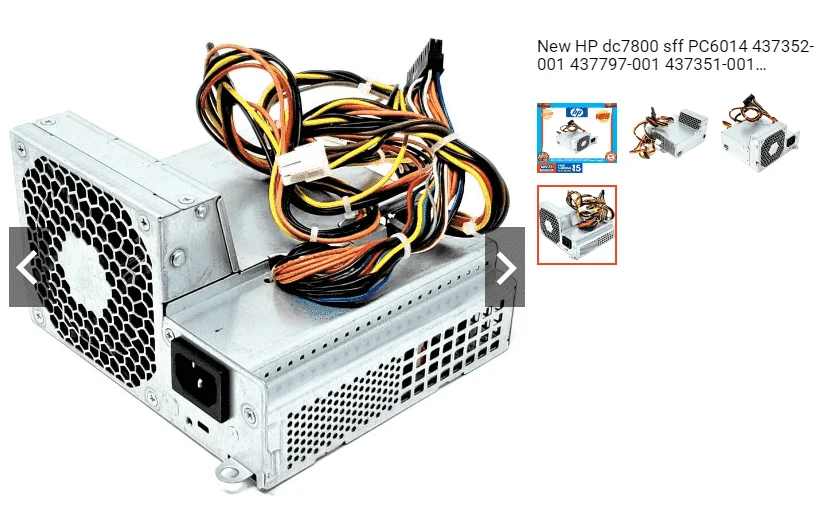

TS, yung brown ay +3.3v sense, para sa protection circuit. Check mo yung nasa Shopee kung kapareho pati na yung ratings, pwede kang makipag-chat sa seller para i-order ka ng bago, out of stock na kasi.

(shopee site)/For-HP-dc7800-SFF-DPS-240MB-PC6014-PS-6241-7HP-240W-Power-Supply-True-Rated-i.288673338.7159234061



Pwede mo ring dalhin yung unit mo sa computer store at i-check yung mga available units nila kung pareho ang terminations at naayon sa color coding ng unit mo (pin for pin yung comparison ng wire color sa bawat plug).



[Joker_21]

TS, yung brown ay +3.3v sense, para sa protection circuit. Check mo yung nasa Shopee kung kapareho pati na yung ratings, pwede kang makipag-chat sa seller para i-order ka ng bago, out of stock na kasi.

(shopee site)/For-HP-dc7800-SFF-DPS-240MB-PC6014-PS-6241-7HP-240W-Power-Supply-True-Rated-i.288673338.7159234061

View attachment 1903446

Pwede mo ring dalhin yung unit mo sa computer store at i-check yung mga available units nila kung pareho ang terminations at naayon sa color coding ng unit mo (pin for pin yung comparison ng wire color sa bawat plug).

thankyou paps

TS, yung brown ay +3.3v sense, para sa protection circuit. Check mo yung nasa Shopee kung kapareho pati na yung ratings, pwede kang makipag-chat sa seller para i-order ka ng bago, out of stock na kasi.

(shopee site)/For-HP-dc7800-SFF-DPS-240MB-PC6014-PS-6241-7HP-240W-Power-Supply-True-Rated-i.288673338.7159234061

View attachment 1903446

Pwede mo ring dalhin yung unit mo sa computer store at i-check yung mga available units nila kung pareho ang terminations at naayon sa color coding ng unit mo (pin for pin yung comparison ng wire color sa bawat plug).

ala daw po silang available hehe nakakaiyak y ung pc na exotict haha



[Pen_J]

TS, pwede nama yung ibang PSU na match o higit pa sa power rating nung original. Importante lang na pareho sila ng plugs, at yung termination ng mga wires naa-ayon sa color coding nung original (mag-kapareho dapat yung position ng mga colored wires sa mga plugs, slot by slot). I-confirm mo rin yung locations ng mga mounting holes kung match (Standard din iyan, panigurado lang).



[Joker_21]

TS, pwede nama yung ibang PSU na match o higit pa sa power rating nung original. Importante lang na pareho sila ng plugs, at yung termination ng mga wires naa-ayon sa color coding nung original (mag-kapareho dapat yung position ng mga colored wires sa mga plugs, slot by slot). I-confirm mo rin yung locations ng mga mounting holes kung match (Standard din iyan, panigurado lang).

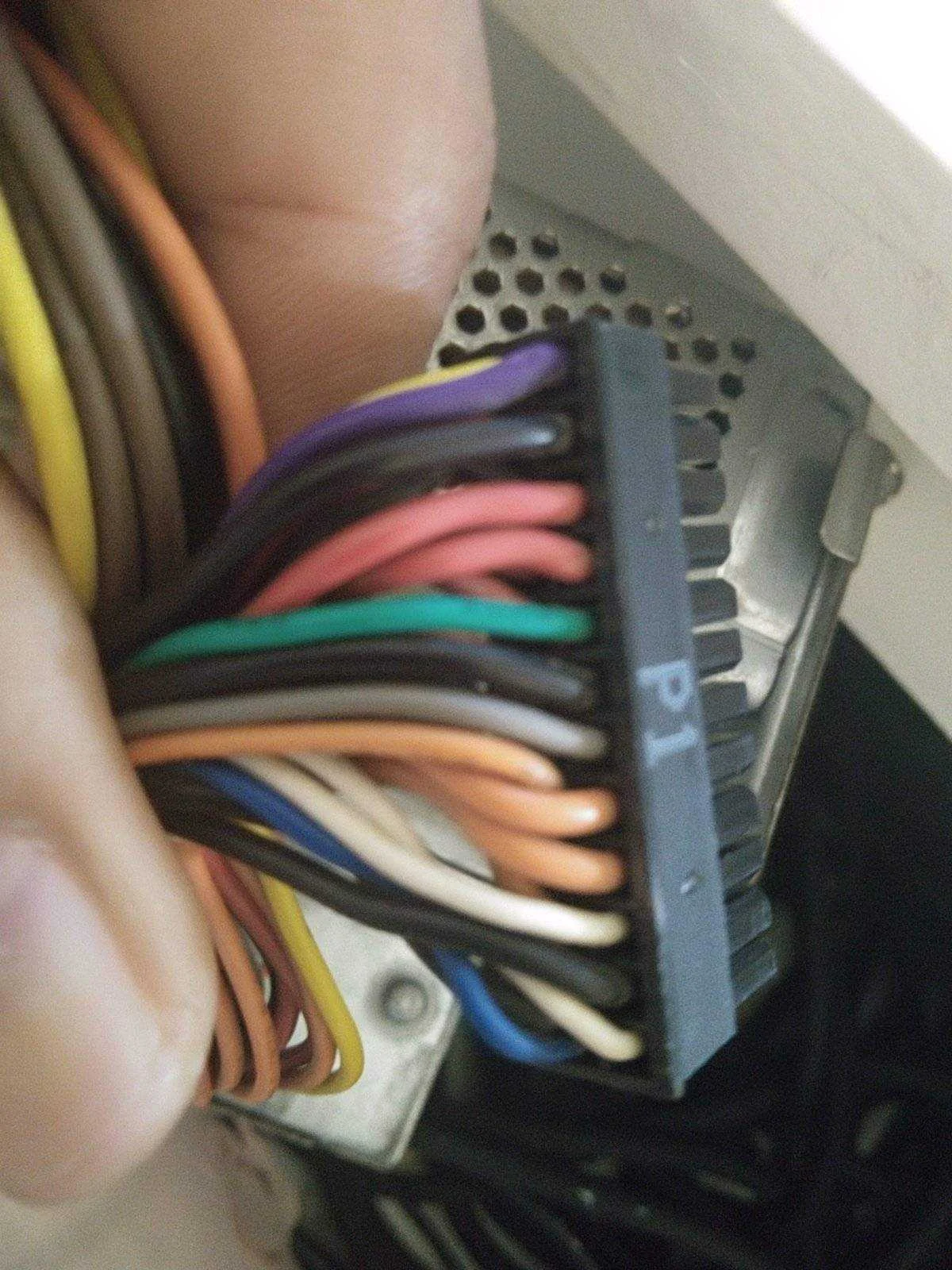

ito lods hahaha wala ako makitang color coding nya ae may wire na white/red and white



[Pen_J]

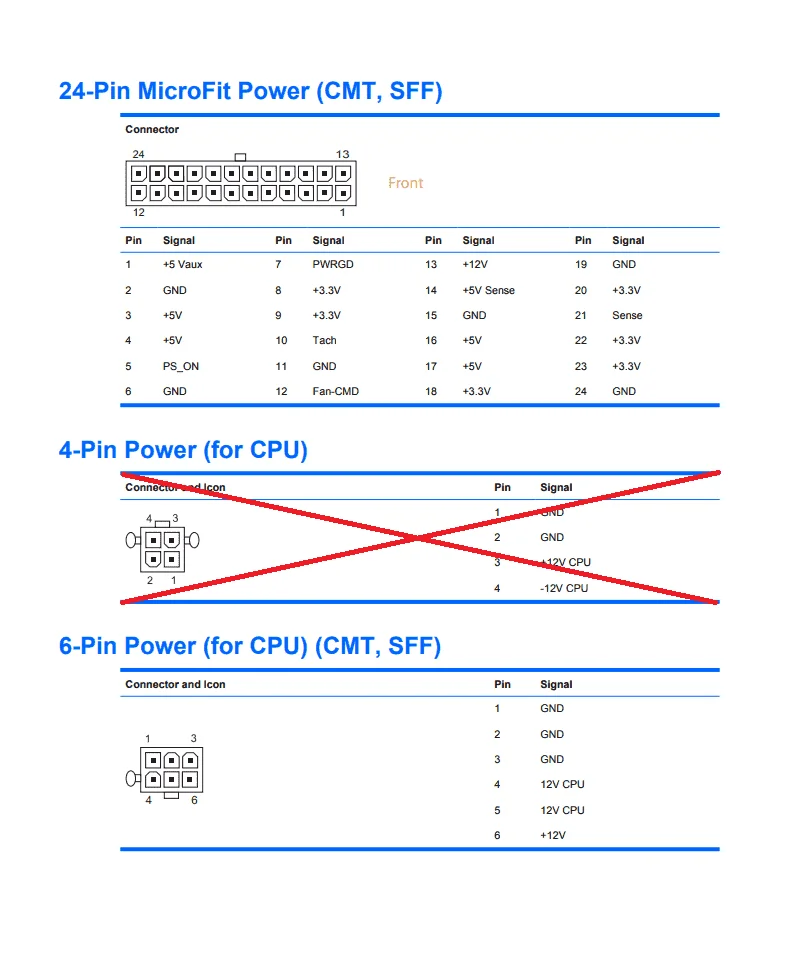

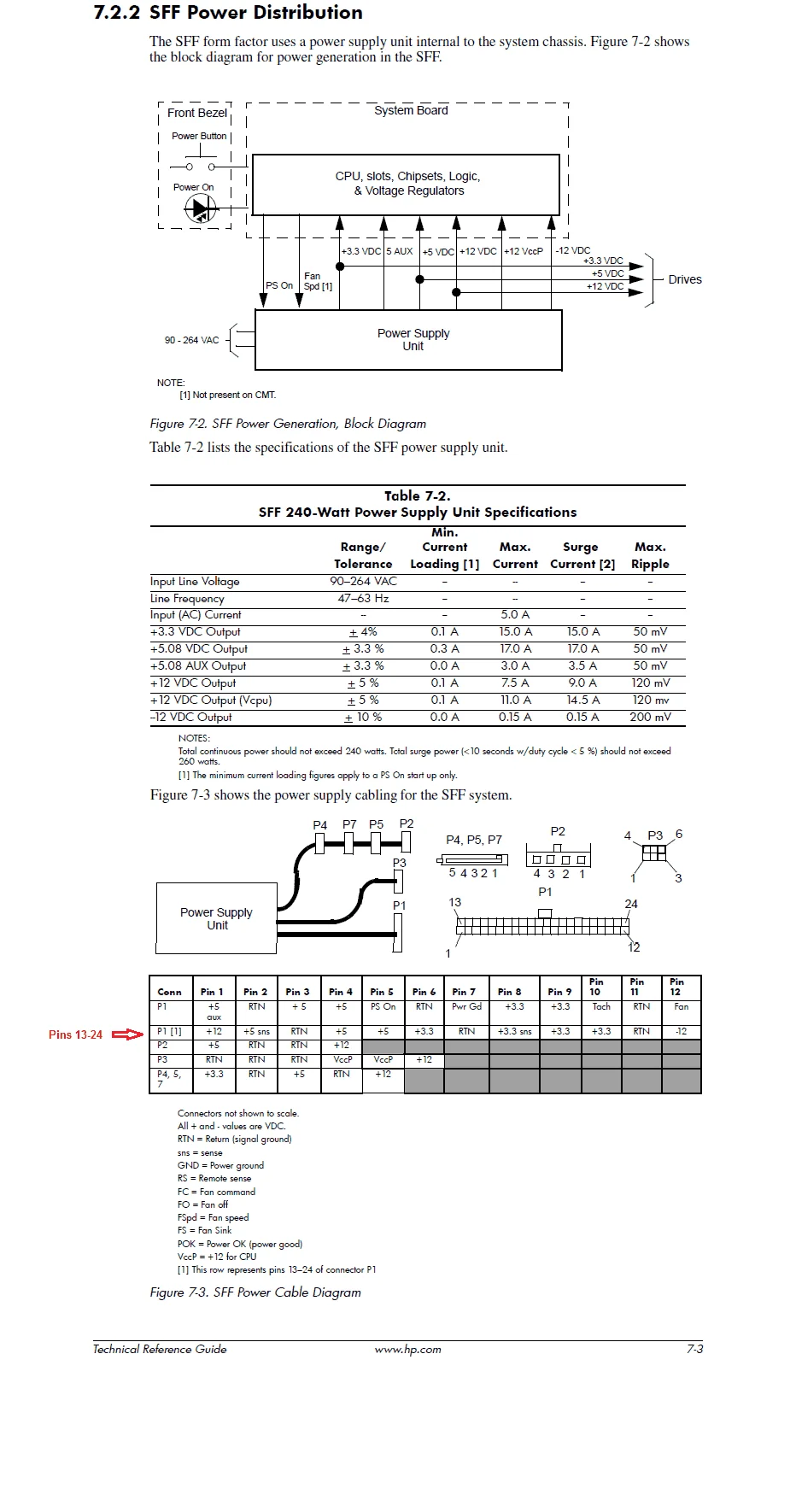

TS, anong variation ng DC7800 yung computer mo, Convertible Mini Tower (CMT) o Small Form Factor (SFF)? Check mo dito:

You do not have permission to view the full content of this post. Log in or register now.

Edit:
Kung bubuksan mo iyang original power supply unit niya, mati-trace mo doon kung saan galing yung mga wires, kung minsan makikita mo magkaibang kulay pero isang soldering point lang pinanggalingan sa board ng power supply.



[Joker_21]

TS, anong variation ng DC7800 yung computer mo, Convertible Mini Tower (CMT) o Small Form Factor (SFF)? Check mo dito:
View attachment 1911898View attachment 1911957
[Hidden content]

Edit:
Kung bubuksan mo iyang original power supply unit niya, mati-trace mo doon kung saan galing yung mga wires, kung minsan makikita mo magkaibang kulay pero isang soldering point lang pinanggalingan sa board ng power supply.

sobrang thankyou po SFF akin



[Pen_J]

sobrang thankyou po SFF akin

Walang anuman, TS. Nakakita ka na ng kapalit?



[Joker_21]

Walang anuman, TS. Nakakita ka na ng kapalit?

wala pa din HAHAHA napagod na lods
