🎓 Academic Sino po marunong rito sa plc?

[elbawonknu]

kung pwede lang may itatanong po ako dun sa pinapagawa sa amin may part kasi na di tinuro sa amin



[leon_04]

anu po brand?



[elbawonknu]

anu po brand?

dun po sa ladder diagram po

anu po brand?

https://phcorner.org/threads/plc-programming-patulong-po.1243549/

yan po



[leon_04]

dun po sa ladder diagram po


https://phcorner.org/threads/plc-programming-patulong-po.1243549/

yan po

anu po problem? student ka?



[elbawonknu]

anu po problem? student ka?

oo student po

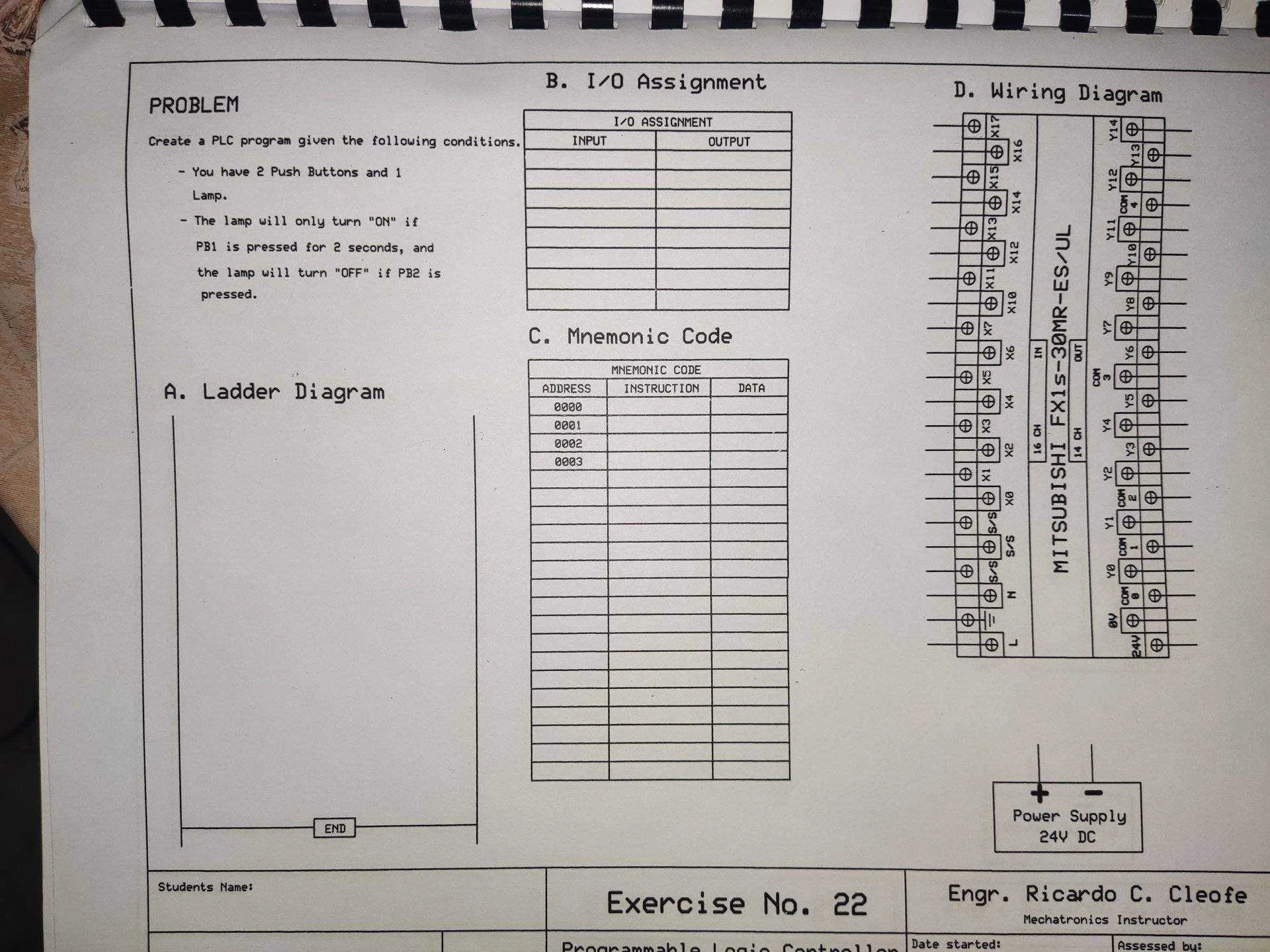

ito yung sa module namin yan na part ng selector switch di pa tinuro nag research na kami ng symbol kaso di namin makuha ladder diagram

https://phcorner.org/threads/plc-programming-patulong-po.1243549/



[leon_04]

haha, pasensya na, hindi po kita matutulungan. kala ko industrial programming na talaga, hindi yung sa module but i still tried.
Parang lacking yung condition or parts nung asa module since wala man lang relay, pag inuna yung pb2 hindi iilaw tong ginawa kong diagram pag naka ON na yung selector. Sorry wala rin ako sa PC panggawa ng ladder kaya excel yan.



[elbawonknu]

haha, pasensya na, hindi po kita matutulungan. kala ko industrial programming na talaga, hindi yung sa module but i still tried.
Parang lacking yung condition or parts nung asa module since wala man lang relay, pag inuna yung pb2 hindi iilaw tong ginawa kong diagram pag naka ON na yung selector. Sorry wala rin ako sa PC panggawa ng ladder kaya excel yan.

View attachment 1775203

paps pwede may isa pa dun sa timer di ko ma gets kasi tatlo yun ehh



[leon_04]

I suggest pag aralan mo mabuti, if Electronics Engineering ka, madami naghahanap na company na marunong sa Automation o PLC programming

ibahin mo na lng yung mga parts symbol if kung anu yung standard na tinuturo



[elbawonknu]

I suggest pag aralan mo mabuti, if Electronics Engineering ka, madami naghahanap na company na marunong sa Automation o PLC programming

View attachment 1778797

ibahin mo na lng yung mga parts symbol if kung anu yung standard na tinuturo

diba sir may value yung t1? k200 yata ito ehh sa 2 second

tsaka di na ba sasabihin kung retintive or off deley ang timer?



[leon_04]

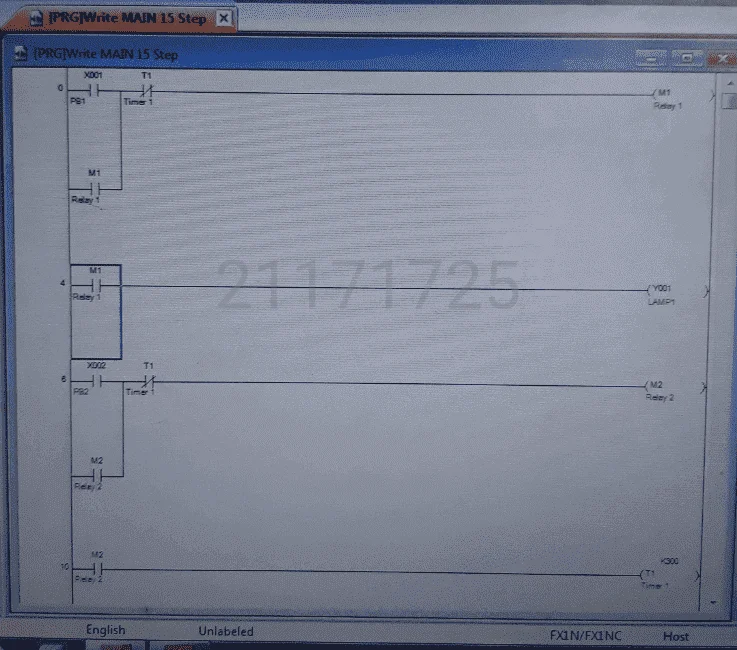

wait gawa ako sa GX works ng proper ladder



[elbawonknu]

wait gawa ako sa GX works ng proper ladder

salamat paps malaking tulong ka sa akin



[leon_04]

K200 nga pala pag 2 seconds



[elbawonknu]

View attachment 1778832

na try ko paps yung square ang timer sabi daw sa siemens yun



[leon_04]

View attachment 1778834
na try ko paps yung square ang timer sabi daw sa siemens yun

Pang siemens nga po yan, since mitsubishi FX CPU ang asa module mo, yung example ko yung OK



[elbawonknu]

Pang siemens nga po yan, since mitsubishi FX CPU ang asa module mo, yung example ko yung OK

ahh yung box sa example mo palitan ko na alng ki bilog

salamat paps try ko gawin yung iba heheh

View attachment 1778832

di ko na pala i espicify kung off or on delay ang timer?



[leon_04]

ahh yung box sa example mo palitan ko na alng ki bilog

salamat paps try ko gawin yung iba heheh


di ko na pala i espicify kung off or on delay ang timer?

no need t specify since nkalagay naman after 2 seconds mag oOn, do ON delay yun



[elbawonknu]

no need t specify since nkalagay naman after 2 seconds mag oOn, do ON delay yun

pa check paps hahaha baguhan pa lang sa timer ehh hahaha basta alam ko off deley kaya normally closed yung sa t1 heheh



[leon_04]

View attachment 1778848
pa check paps hahaha baguhan pa lang sa timer ehh hahaha basta alam ko off deley kaya normally closed yung sa t1 heheh


View attachment 1778851

may mga problem yang mga ganyang tanung, tama naman sequence mo
ang problem ang standard ang Y output hindi sya ginagamit as latching part, dapat nagamit ng relay
then yung PB2, panu pag hindi ko naman sya ni long press ng 3 seconds, pinress ko lng ng 2 secong so, hindi mabubuhay si timer para mamatay si lamp, tama?



[elbawonknu]

may mga problem yang mga ganyang tanung, tama naman sequence mo
ang problem ang standard ang Y output hindi sya ginagamit as latching part, dapat nagamit ng relay
then yung PB2, panu pag hindi ko naman sya ni long press ng 3 seconds, pinress ko lng ng 2 secong so, hindi mabubuhay si timer para mamatay si lamp, tama?

oo retintive yata pag ganyan sabi kasi dun after kaya off delay yata



[leon_04]

Pag ipprogram yan talaga sa ganito po dapat
