🚗 Cars · Motorcycles Under glow LED Changes Color when braking

[HELLVEN]

Para sa mga naglalagay ng UNDERGLOW sa MOTOR - -
Pwede rin ito sa Sasakyan.

Baka magustohan mo ito.

Kapag Di naka brake, kulay BLUE
( any kulay na gusto mo pwede )
Kapag nagPreno ka kulay RED

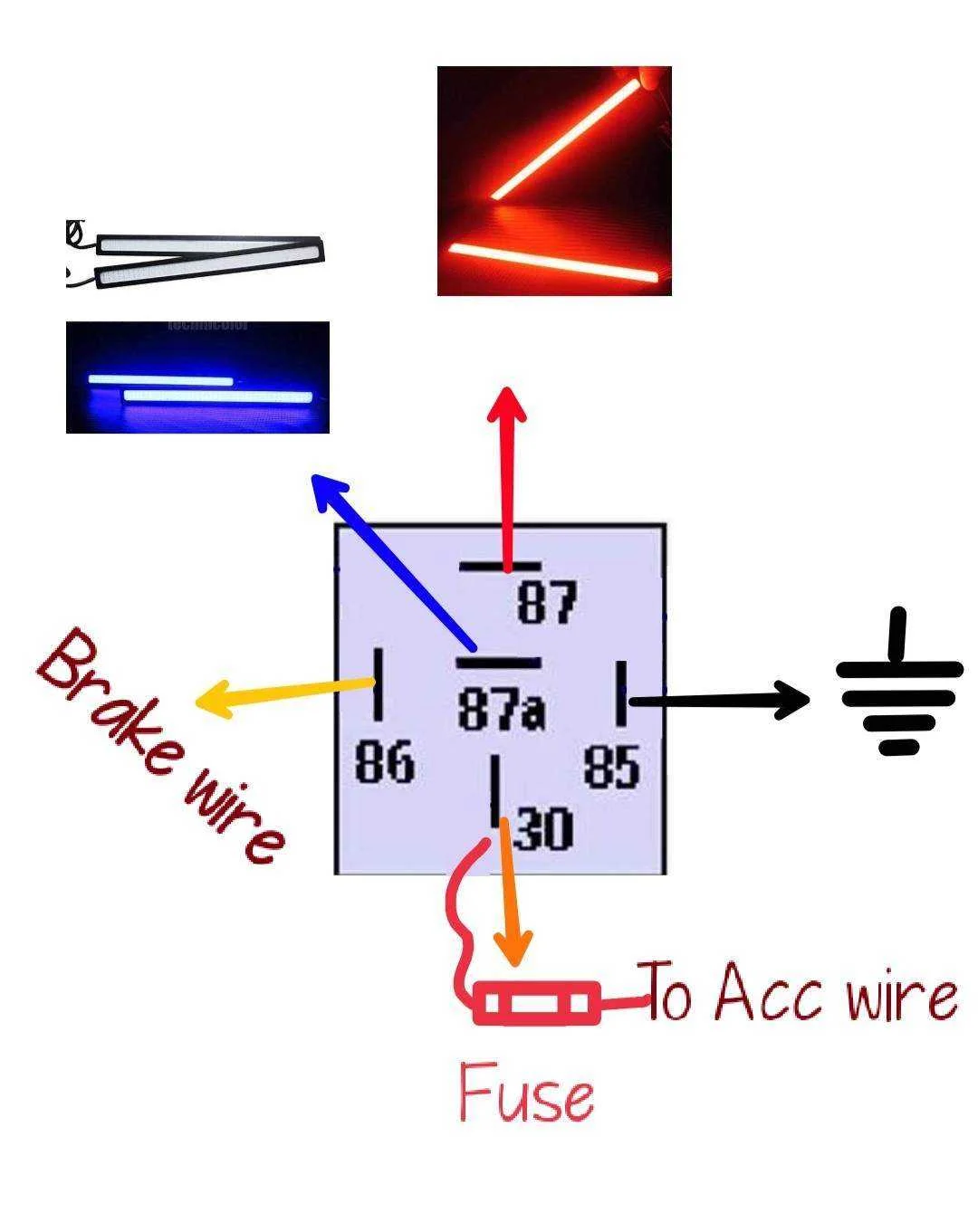

WIRING DIAGRAM :
SDPT RELAY ang isa sa kailangan

Lagyan ng switch yung galing Accessory wire. Para pwedeng patayin kung araw.

LED 1 (BLUE example) kapag di naka preno ito yung iilaw.
Positive wire i tap sa 87a ng relay
Negative sa good source na bodyground.

LED 2 (Mas Ok kung RED) iilaw kapag nag preno.
Positive tap sa 87 ng relay
Negative sa Body ground/batt. -

Kung may tanong ka pa - -
Huwag mahiyang magcomment.

Thats all
Good luck sa pagwawiring



[ma0985626]

san nabibili po yan lods?



[HELLVEN]

san nabibili po yan lods?

Meron sa shoppee



[ma0985626]

Meron sa shoppee

anong name lods? salamat



[HELLVEN]

anong name lods? salamat

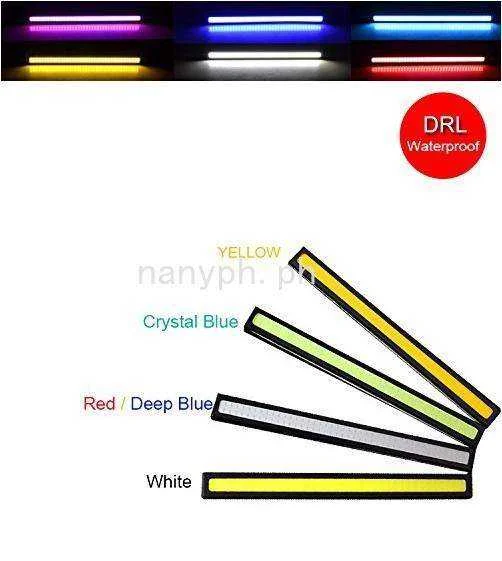

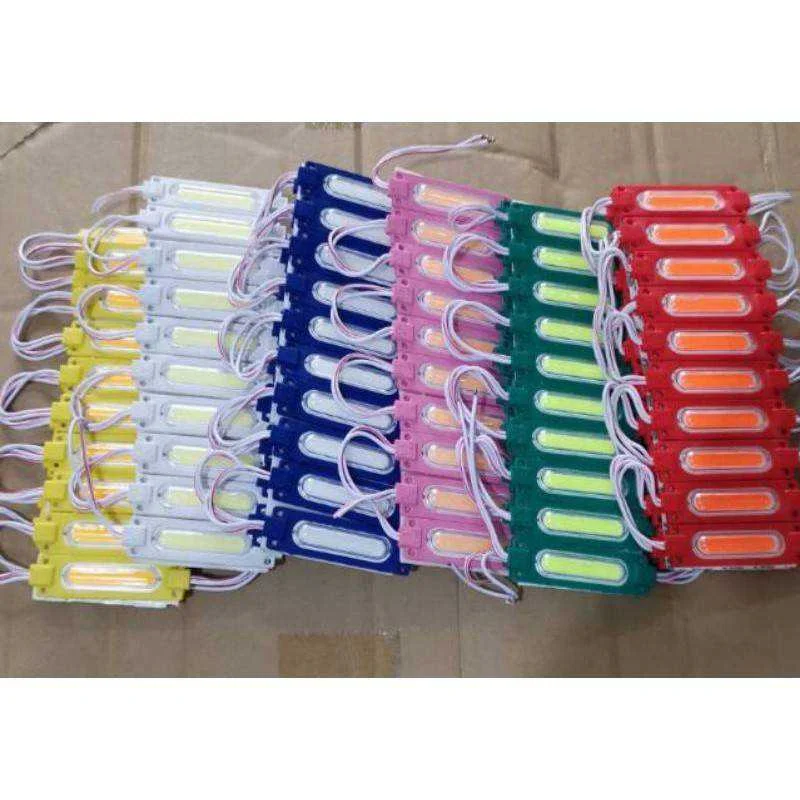

Yung LED kahit anong LED na gaya ng mga to pwede.
COB LED o DRL LED

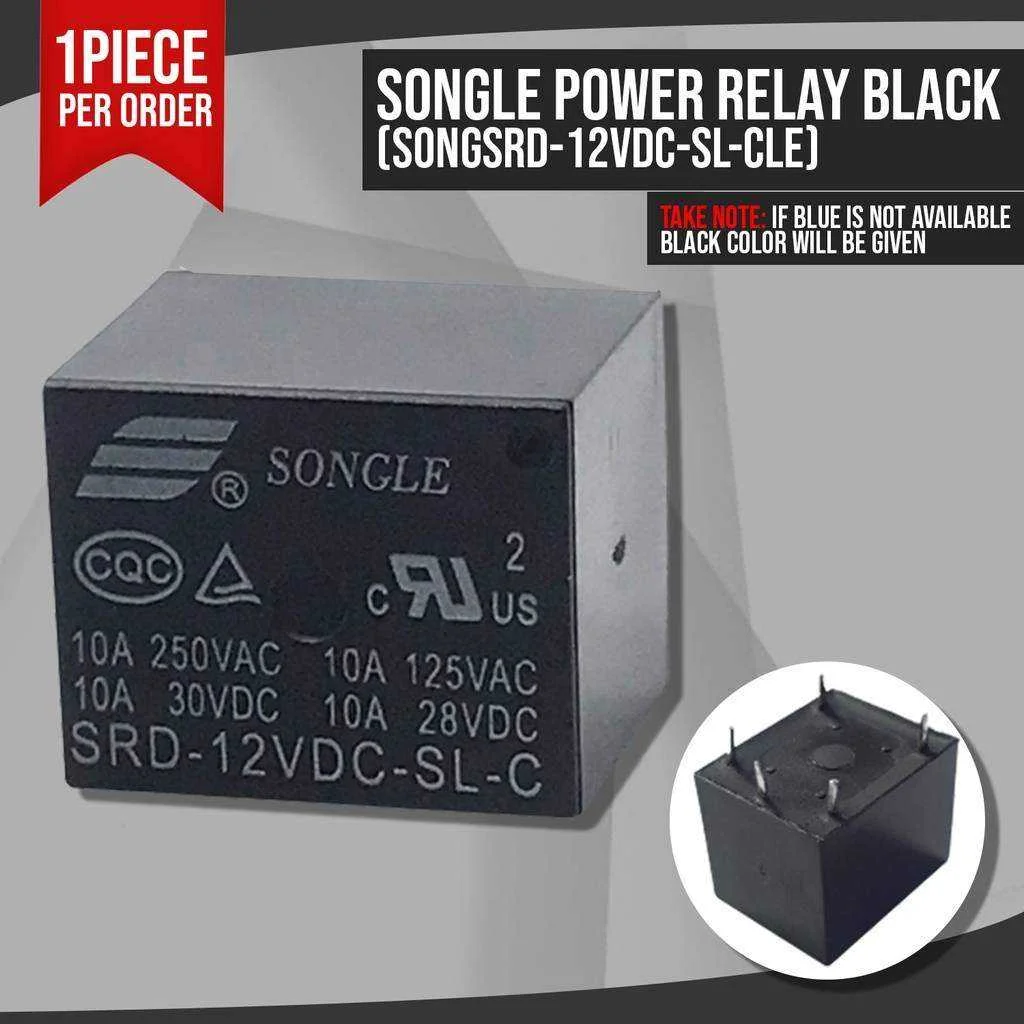

Yung SPDT RELAY naman ganito ang CODE


Kung alam mo naman na kung paano itong mini relay o electronic relay, meron ito sa Electronic shop. Pwede narin ito.



[ma0985626]

Yung LED kahit anong LED na gaya ng mga to pwede.
COB LED o DRL LED
View attachment 1644369

View attachment 1644370

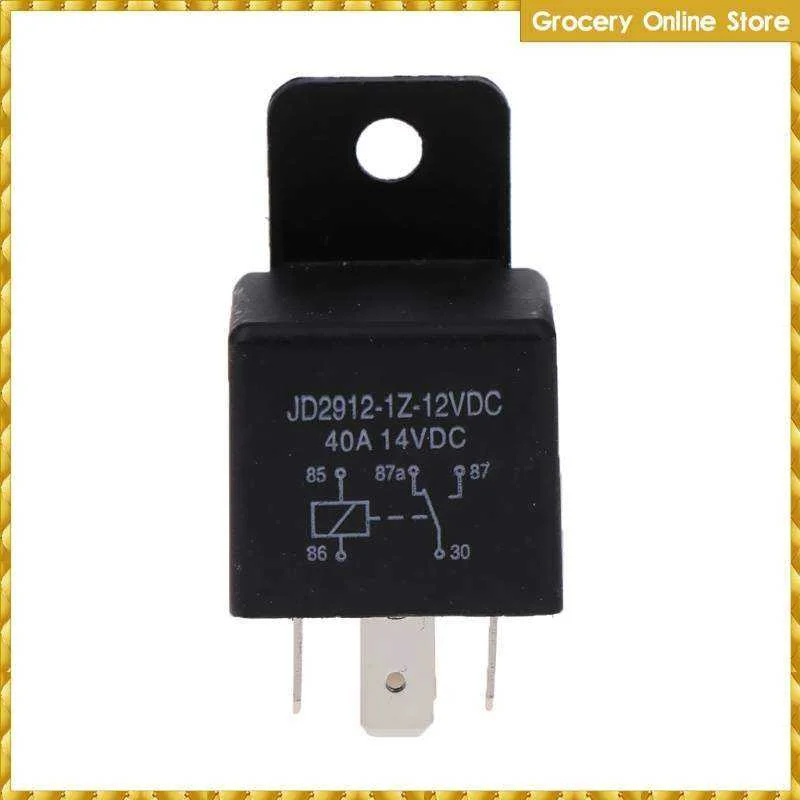

Yung SPDT RELAY naman ganito ang CODE
View attachment 1644373

Kung alam mo naman na kung paano itong mini relay o electronic relay, meron ito sa Electronic shop. Pwede narin ito.
View attachment 1644379

maramign salamat sa info lods ... malaking tulong yan



[HELLVEN]

maramign salamat sa info lods ... malaking tulong yan

Welcome Lods



[ruinedserenade]

tanong lang paps regarding sa relay pwede ba yan yung sa horn relay na 5 pin?



[PHC-Hermes]

Thanks po. bookmarked muna
