🔒 Closed Question about AutoCAD

[Ko Munyeong]

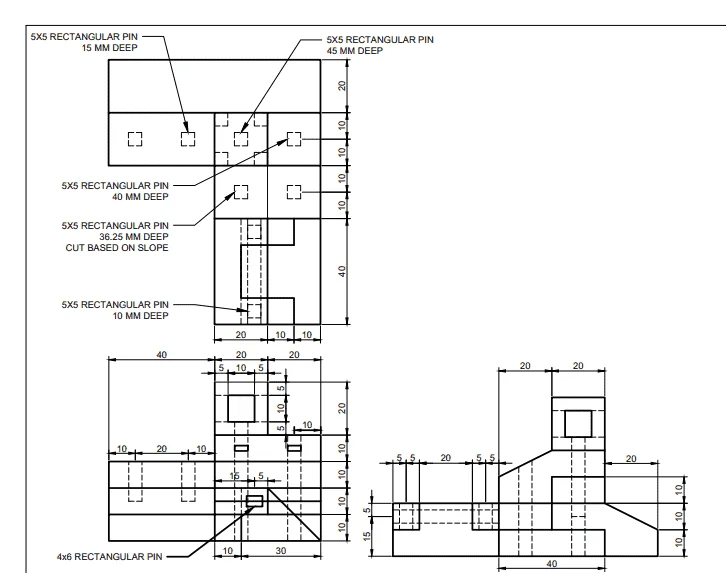

Pahelp po. Meron akong 2D drawing na ginawa ko sa layout and annotations. Ngayon need siya gawing 3D. Merong top, right side, at front view. Ano pong dapat kong gawin? Nasa 3D modeling layout na po ako



[conviction]

isometric view
extrude objects



[Ko Munyeong]

Paturo teknik PHC-Ethos



[conviction]

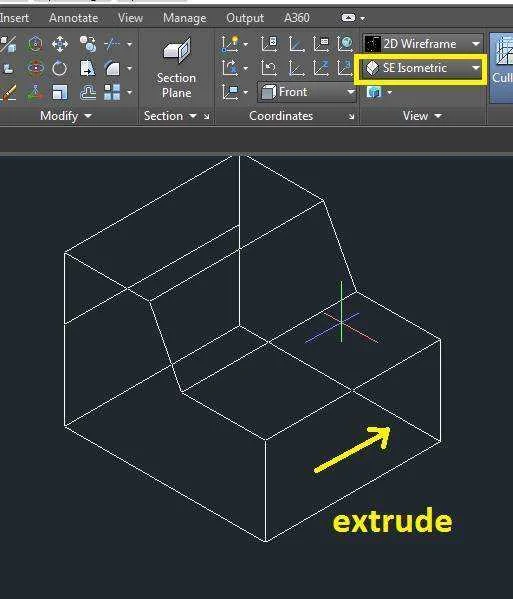

extrude mo muna lahat isa isa (wag mo muna pansinin mga tapyas)
then gamitan mo ng slice

or copy mo front elevation paste mo sa front view (sa view) then extrude kung gaano kahaba



[Ko Munyeong]

paano mallaaman yung haba boss? yun problema ko eh. itong sa front view na lang gagwin ko. bigay ka example boss. kahit yung box na lang sa pinakataas pls



[conviction]

[XX='Ko Munyeong, c: 846642, m: 265789'][/XX] may top view naman yun yung haba

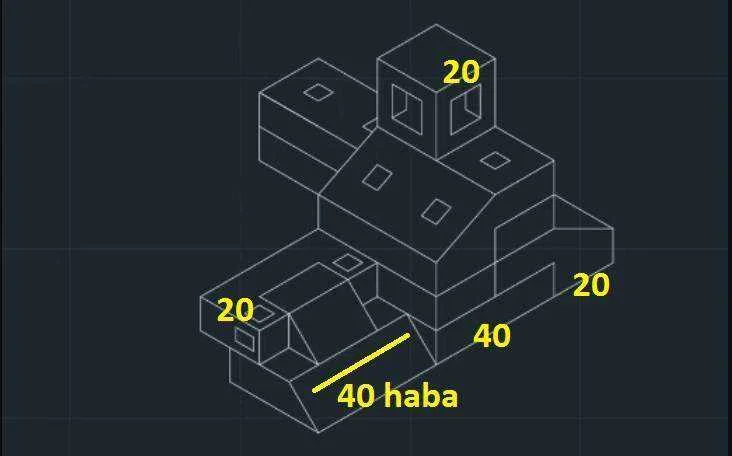

sample lang to



yung haba 40 as per top view



[Ko Munyeong]

bale lahat paps 40 yung depth na default maliban doon sa mga pin na sinabi sa top view?



[Ko Munyeong]

buong front view ba yung ieextrude ko paps?



[conviction]

[XX='Ko Munyeong, c: 846673, m: 265789'][/XX] isa isahin mo lang boss para dika malito basta ibase mo sa top view

madali nalang yung mga pin susubtract mo lang
